高効率蒸気供給システム「スチームグロウヒートポンプ」の開発・販売について

世界で初めて120～165℃の蒸気供給を可能にしたヒートポンプシステムを製品化

2011年2月21日

株式会社神戸製鋼所
東京電力株式会社
中部電力株式会社
関西電力株式会社

株式会社神戸製鋼所と東京電力株式会社、中部電力株式会社、関西電力株式会社の4社（以下、「4社」という）は、このたび、蒸気供給温度120℃とCOP3.2^※1を達成した高効率蒸気供給システム「スチームグロウヒートポンプ120（以下、「SGH120」という）」と、ヒートポンプシステムとして最高温度となる165℃の蒸気供給を可能にした「スチームグロウヒートポンプ165（以下、「SGH165」という）」の2機種を共同開発いたしました。両機は、神戸製鋼所が平成23年5月より販売を開始いたします。

工場などで蒸気を利用する殺菌・濃縮・乾燥・蒸留工程において、従来、120℃を超える高温蒸気はボイラでしか供給できませんでしたが、地球温暖化問題を背景とした省エネルギー化ニーズの高まりにより、120℃を超える高温蒸気をヒートポンプシステムで生成する技術と、高温蒸気供給時におけるヒートポンプ性能の高効率化技術が求められておりました。
そこで4社は、世界で初めて、120℃を超える蒸気供給を可能にした高効率なヒートポンプシステムを製品化し、SGH120においてヒートポンプで120℃、さらに、ヒートポンプに蒸気圧縮機を追加搭載したSGH165においては165℃の蒸気供給を可能にいたしました。これにより、工場内の温排水から熱回収して、食品・飲料の殺菌、化学薬品・飲料の濃縮、印刷物・塗装品・汚泥・紙・医薬品・食品などの乾燥、および蒸留酒などの蒸留等、蒸気を使用する多くの工程において、ヒートポンプシステムの適用範囲が拡大いたしました。
また、新開発の高圧縮比・高温対応スクリュ圧縮機（二段圧縮機^※2）の搭載、圧縮機モータの高温対応化、および高温に適した冷媒の採用により高温対応の高効率ヒートポンプサイクルを構築し、SGH120においてCOP3.2^※1を達成するとともに、従来のガスボイラに比べ約6割の省エネルギーと約7割のCO₂排出量削減を実現可能といたしました。

「スチームグロウヒートポンプ」の主な特長は、以下のとおりです。

※1　SGH120において、65℃の熱源水を利用して120℃蒸気を供給する時の値。

※2　従来、冷凍分野で使用されてきた二段圧縮機を高温水や蒸気が供給できるよう、高温化に対応させた圧縮機。SGH120に搭載。

開発者

株式会社神戸製鋼所

住所：兵庫県神戸市中央区脇浜町2丁目10番26号

代表取締役社長：佐藤(さとう)　廣士(ひろし)

東京電力株式会社

住所：東京都千代田区内幸町1丁目1番3号

取締役社長：清水(しみず)　正孝(まさたか)

中部電力株式会社

住所：名古屋市東区東新町1番地

代表取締役社長：水野(みずの)　明久(あきひさ)

関西電力株式会社

住所：大阪市北区中之島3丁目6番16号

取締役社長：八木(やぎ)　誠(まこと)

開発期間

平成21年7月～平成23年3月

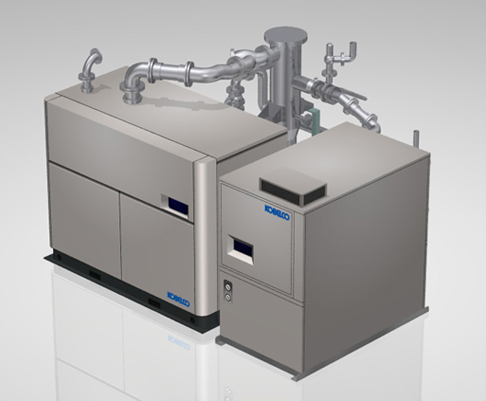

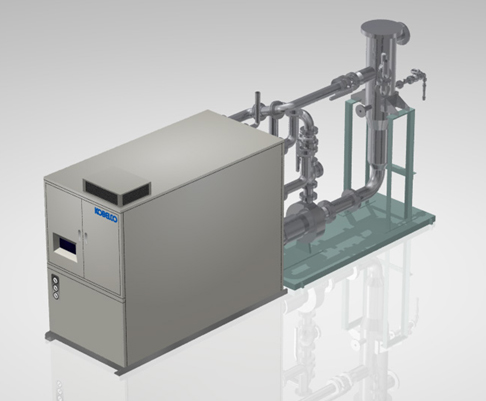

外観

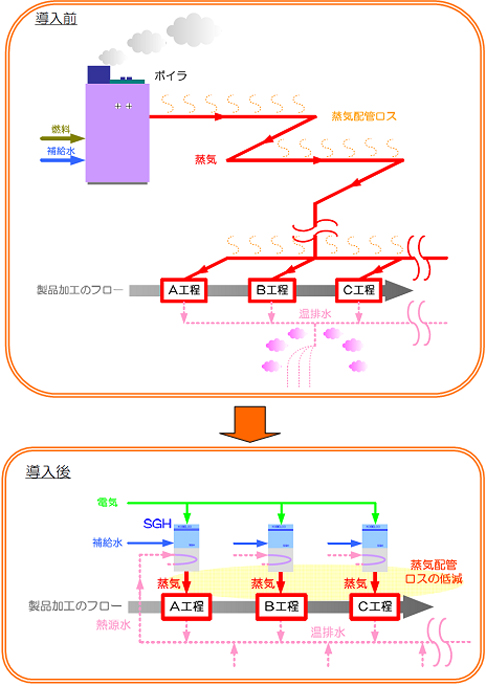

導入イメージ

仕様

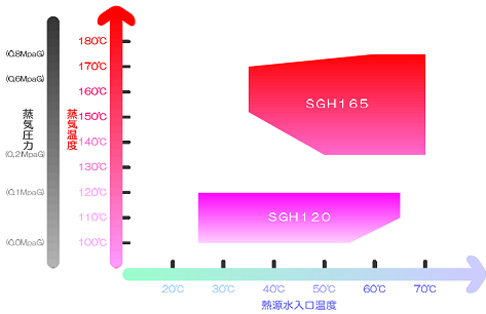

標準運転範囲

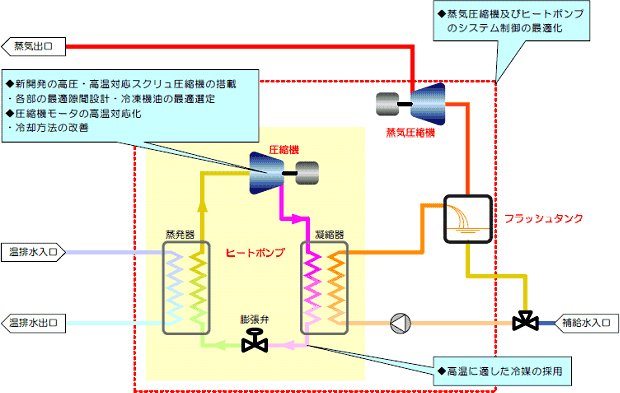

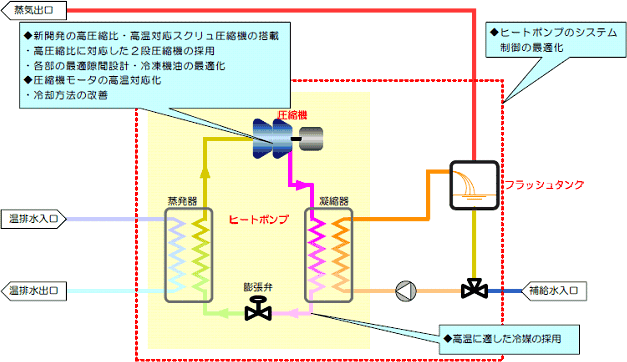

開発のポイント

導入効果の試算例
