高强度、高加工性铜合金 CAC®60

CDA No. 64760 高强度+优异的应力松弛特性+优异的成形加工性能

特点

  1. 拥有580MPa以上的屈服强度,易于实现端子小型化。
  2. 弯曲加工性能优于传统的Ni-Si系合金,设计自由度大。
  3. 耐应力松弛特性优异,满足SAE class4的要求。
  4. 导电率良好,为44%IACS,适用于工作电流大的部位。

化学成分

Cu-1.8Ni-0.4Si-1.1Zn-0.1Sn (重量%)

特性

1.物理特性

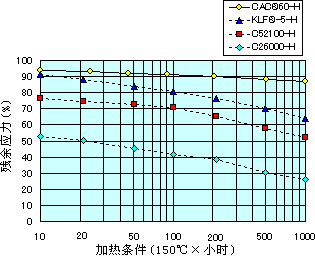

图 CAC<sup>®</sup>60的应力松弛特性

图 CAC®60的应力松弛特性

比重 8.9
线膨胀系数(293~573K) 17.3×10-6/K
热传导率(293K) 197 W/m・K
体积电阻系数(293K) 39.2 nΩ・m
导电率(293K) 44 %IACS
纵向弹性系数(293K) 127 GPa

注:以上是代表特征。

2.机械特性

质别 抗拉强度
MPa
0.2%偏置屈服强度
MPa
伸长率
%
硬度
MHv: 4.9N
H 600~700 580 10以上 180~220
EH 640~740 640 3以上 190~230

注:0.2%偏置屈服强度为代表值。

注:上述抗拉强度和硬度均为本公司标准规格。可根据需求对规格进行调整。

3.弯曲加工性90°W形弯曲(R/t)

质别 Good Way Bad Way
H 0 0
EH 0.5 0.2

注:以上是代表特征。该数值根据样品的厚度略有不同。

用途

汽车线束用小型端子、生活&产业机械用特殊端子、放热用内部导线架等

其他

未使用RoHS(《关于在电子电气设备中限制使用某些有害物质指令》)等限制使用的镉(Cd)、铅(Pb)、汞(Hg)、六价铬(Cr+6)、多溴化联苯类(PBB)、多溴联苯醚(PBDE)等物质。

咨询窗口

株式会社神户制钢所 铝铜事业部门 铜板销售部
TEL:+81-3-5739-6461 / FAX:+81-3-5739-6952
苏州神钢电子材料有限公司
TEL:0512-8717-1555 / FAX:0512-8717-1560
