高强度、高加工性铜合金 CAC®75

高强度-导电率-成形性-耐热性的绝佳平衡

特点

  1. 拥有750N/mm2以上的承重能力,适用于小型端子。
  2. 承重能力与低铍铜相当,导电率约为磷青铜的3倍。
  3. 弯曲加工性能优异,异向性也很小,因此设计自由度较大。
  4. 应力松弛特性优异,也适用于车载用途。

化学成分

Cu-2.5Ni-0.55Si-1.0Zn-0.2Sn (重量%)

特性

1.物理特性

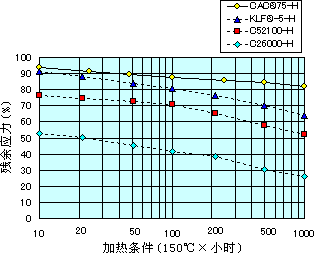

图 CAC<sup>®</sup>75的应力松弛特性

图 CAC®75的应力松弛特性

比重 8.9
线膨胀系数(293~573K) 17.6×10-6/K
热传导率(293K) 166 W/m・K
体积电阻系数(293K) 43.1 nΩ・m
导电率(293K) 40 %IACS
纵向弹性系数(293K) 127 GPa

注:以上是代表特征。

2.机械特性

质别 抗拉强度
MPa
0.2%偏置屈服强度
MPa
伸长率
%
硬度
MHv: 4.9N
H 700~850 730 5以上 210~260

注:0.2%偏置屈服强度为代表值。

注:上述抗拉强度和硬度均为本公司标准规格。可根据需求对规格进行调整。

3.弯曲加工性 90°W形弯曲(R/t)

质别 Good Way Bad Way
H 0.5 0.5

注:以上是代表特征。该数值根据样品的厚度略有不同。

用途

汽车线束用小型端子、生活&产业机械用特殊端子 等

其他

未使用RoHS(《关于在电子电气设备中限制使用某些有害物质指令》)等限制使用的镉(Cd)、铅(Pb)、汞(Hg)、六价铬(Cr+6)、多溴化联苯类(PBB)、多溴联苯醚(PBDE)等物质。
