高强度、高导电性铜合金 SuperKFC®

CDA No. 19240 超越常规KFC的特性

与常规KFC®一样,SuperKFC®通过在铜内添加铁、磷,在基体中形成铁-磷细微金属间化合物的强化析出硬化型铜合金。SuperKFC®铁及磷的含量比常规KFC®还要高,引入过程冶金概念,同时实现高强度和高导电率。

在拥有超越C19400的特性的同时,SuperKFC®通过大幅度降低铁的含量,可实现提高材料利用率、直接结合、改善表面性状等特性,是拥有极大降低成本潜力的合金。

特点

  1. 导电性及导热性良好,拥有优于C194的导电率。
  2. 兼具高强度和高导电性,适用于各种用途。(质别:ESH)
  3. 在镀前处理或蚀刻加工中不产生残渣(结晶析出物的残渣)。
  4. 模冲加工性及蚀刻加工性良好。
  5. 与Au线及Cu线的结合性优异,并对无镀层直接结合的情况进行了考虑(bare bonding)。
  6. Ag、Ni、Sn、焊锡等各种可镀性优异,能够实现高亮度LED用导线架所需的高Ag镀层反射。
  7. 焊锡浸湿性良好。

化学成分

Cu-0.3Fe-0.1P (重量%)

特性

1.物理特性

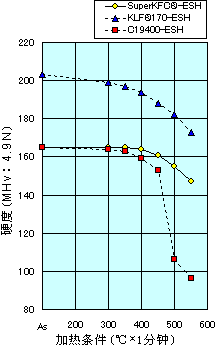

图 SuperKFC<sup>®</sup>的耐热性

图 SuperKFC®的耐热性

比重 8.9
线膨胀系数(293~573K) 17.5×10-6/K
热传导率(293K) 311 W/m・K
(质别H为337W/m・K)
体积电阻系数(293K) 22.1 nΩ・m
(质别H为20.3nΩ・m)
导电率(293K) 78 %IACS
(质别H为85%IACS)
纵向弹性系数(293K) 122 GPa

注:以上是代表特征。

2.机械特性

质别 抗拉强度
MPa
伸长率
%
硬度
MHv: 4.9N
H 430~530 3以上 130~160
ESH 500~600 3以上 150~180

注:上述抗拉强度和硬度均为本公司标准规格。可根据需求对规格进行调整。

3.弯曲加工性 90°V形弯曲(R/t)

质别 Good Way Bad Way
H 0.5 1.0
ESH 1.0 1.5

注:以上是代表特征。该数值根据样品的厚度略有不同。

用途

QFP、QFN用导线架、LED用导线架、放热用内部导线架等

其他

未使用RoHS(《关于在电子电气设备中限制使用某些有害物质指令》)等限制使用的镉(Cd)、铅(Pb)、汞(Hg)、六价铬(Cr+6)、多溴化联苯类(PBB)、多溴联苯醚(PBDE)等物质。
