2.2 板形控制装置(AFC:Automatic Flatness Control System)

板形控制装置(AFC:Automatic Flatness Control System)

制品概要

板形控制装置(AFC:Automatic Flatness Control System)是读取由板形检测装置(FI )检出的板形数据,对于轧机的板形修正执行单元、输出其板形控制量的机构。

该系统是基于多辊轧机(KT/KST Mill)及铝箔轧机(4-high Mill)中丰富的经验,独自开发的依据多变量控制理论的自动板形控制系统。

轧机车间

板形控制计算方式

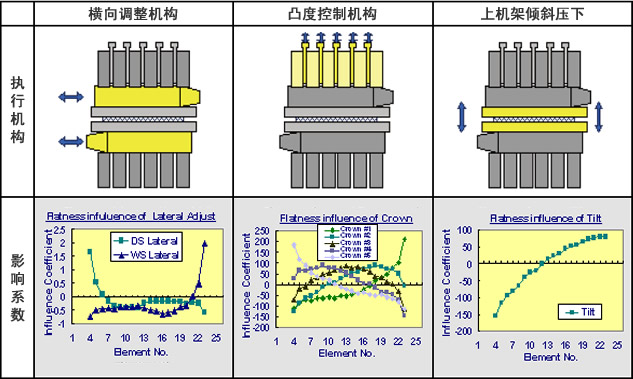

通过采集及评价各执行单元的板形控制能力(影响系数)、应用多变量控制理论、决定相对于板形误差的最佳的执行单元动作量。

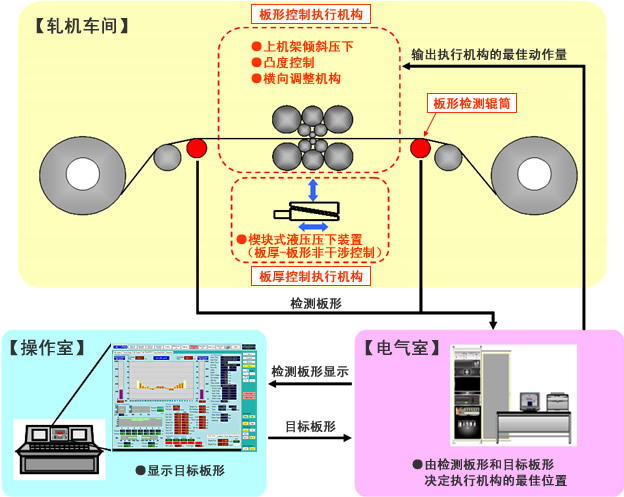

[Shapematic System Configuration]

["Shapematic System" Configuration]

板厚非干渉控制模块

将依据板形控制机构动作量所产生的板厚影响最小化(本公司专利)。
在进行自动板形控制的时候,采用了输出对板厚影响最小的执行机构组合的上位非干渉控制、和利用液压压下楔形块进行补偿细微板厚变化的下位非干渉控制的两个手段。

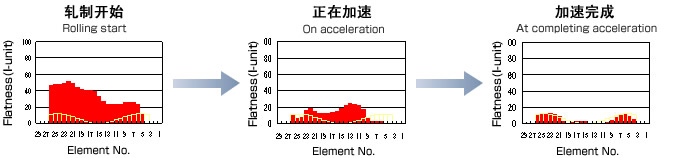

板形控制效果

即使型号不同的轧机,通过采集及评价各执行单元的影响系数,可以达到最佳的板形控制。

[The result of AFC]

[The result of AFC]
