1. 多辊轧机(KT/KST Mill)

12辊轧机(KT Mill)

12辊轧机(KT Mill) [Roll Arrangement of KT Mill]

[Roll Arrangement of KT Mill]

产品概要

KT轧机(Kobe Twelve-high Mill)是应对进一步提高钢带板形的需求,汇集本公司独自的提升了板形修正能力的4辊轧机和20辊轧机之特长的高性能轧机。

KT轧机采用了包括钢带板形控制优先的12辊基本辊筒构成、以及采用了独自开发的楔块式液压压下机构、AFC(Automatic Flatness Control System)、KOS(Kobelco Operation Support System)系统等各种最新技术,因此它是生产铜合金、Fe-Ni合金、特别是超薄不锈钢带等最适合的轧机。

轧机主体的标准规格

本公司的12辊轧机能够生产以下规格的产品。
以下是标准规格,其详细内容敬请随时询问。

12辊轧机

(单位:mm)

型号 KT160 KT230 KT300 KT350
工作辊径 30-60 40-80 50-100 60-120
最大板宽 650 850 1050 1300

结构与图解

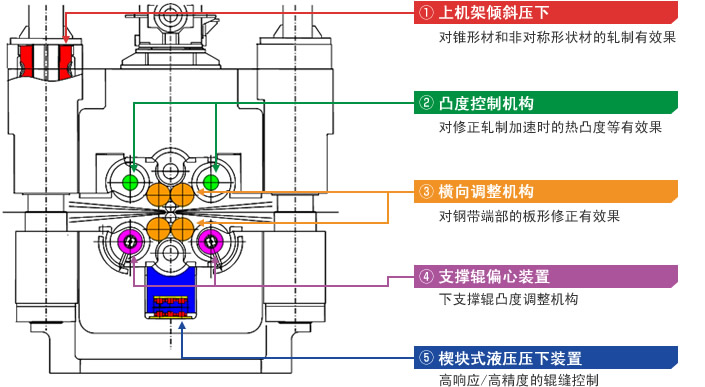

KT Mill 板厚•板形控制执行机构

KT Mill 板厚•板形控制执行机构

20辊轧机(KST Mill)

20辊轧机(KST Mill) [Roll Arrangement of KST Mill]

Roll Arrangement of KST Mill

产品概要

KST轧机(Kobe Super Twenty-high mill)是以原有的20辊轧机为基础,依靠本公司的技术力和经验开发出的装备了楔块式液压下机构、AFC(Automatic Flatness Control system)、KOS(Kobelco Operation Support system)系统等各种独自技术的、适合用户广泛需求的20辊轧机(KST Mill)。

因此,能够实现高度的自动板厚控制和自动板形控制为主的、轧机的集中自动控制,KST轧机主要是不锈钢、以及铜合金、镍合金和钛等特殊合金的轧制上被广泛应用。

轧机主机标准规格

本公司的20辊轧机能够生产以下规格的产品。
以下是标准规格,其详细内容敬请随时询问。

20辊轧机

(单位:mm)

型号 KST155 KST220 KST260 KST300
工作辊径 30-60 40-80 50-100 60-120
最大板宽 650 850 1050 1300

结构与图解

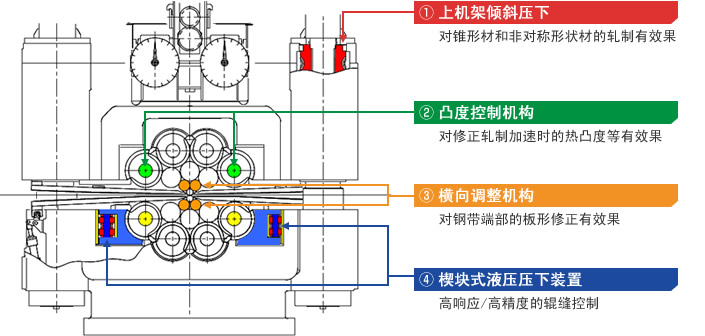

KST Mill 板厚•板形控制执行机构

KST Mill 板厚•板形控制执行机构

多辊轧机的基本结构与特长

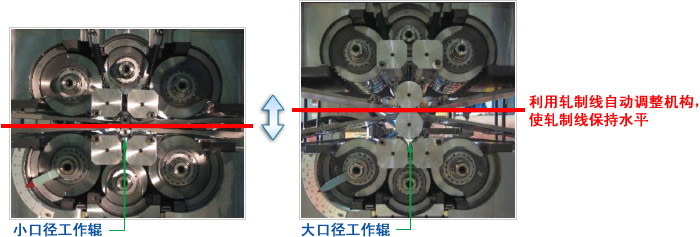

1.可以无级差地使用从小口径到大口径的工作辊

轧机的尺寸规格按辊径系列化了。比如KT160,工作辊径可以在30mm到60mm的范围选择。并且工作辊径在最大~最小约2倍范围内、可以无级差地选择使用任意的辊径。

利用轧制线自动调整机构,使轧制线保持水平

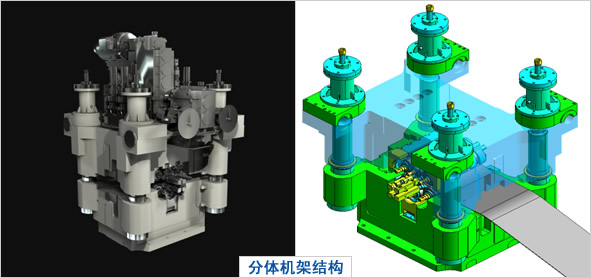

2.分体机架结构

本公司制造的多辊轧机最大特长是将上下分体的机架用4只柱体契合的机架结构。

  1. 1.便于目视通板作业及轧制中的钢带、方便操作,并且换辊容易。
  2. 2.轧制力测定装置安装在4只柱体上,能够检测出正确的轧制力。
  3. 3.通过实际轧制力的检测,能够做到高精度的液压压下控制AGC (Automatic Gage Control)。
  4. 4.能够同时使驱动侧和作业侧朝着逆方向动作,实行倾动上机架的倾斜压下轧制,对于轧材的跑偏和非对称板形轧制的修正有效用。

分体机架结构

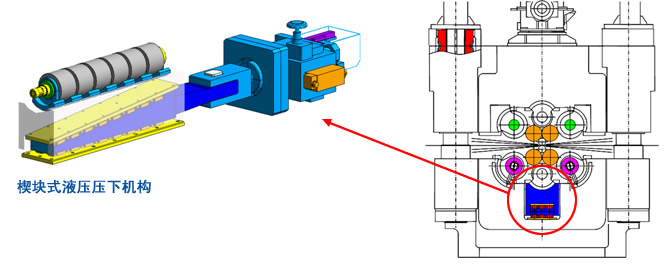

3.楔块式液压压下机构形成的高精度板厚控制

在下机架的支撑辊筒的背面装有楔形块,使其直接连接液压缸进行压下的方式。由于是经过楔形块、将轧制荷载直接用机架承载的结构,实现了高刚性的液压下结构。并且达到了世界顶级水平的高速化,得以做到辊缝的微小位移控制。

楔块式液压压下机构

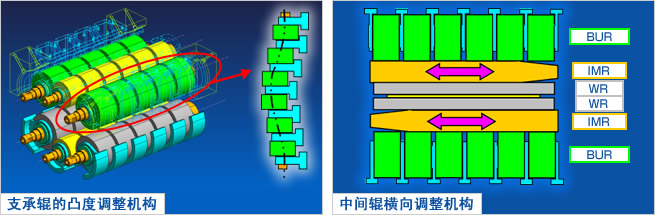

4.通过各种板形控制机构取得的良好板形

该轧机中,作为板形修正的手段具备有支撑辊的凸度调整机构、中间辊横向(位移)调整机构以及倾斜压下轧制。并且通过装备本公司的AFC(板形控制系统)实现了反馈控制。

支承辊的凸度调整机构 中间辊横向调整机构

咨询窗口

株式会社神户制钢所 机械事业部门
产业机械事业部 重机械部 营业
Tel +81-3-5739-6642 / Fax +81-3-5739-6976
