高強度・高加工性銅合金 CAC® 60

CDA No.64760  高強度+優れた応力緩和特性+優れた成形加工性

特長

  1. 580MPa以上の耐力を有しており、端子小型化への対応が容易です。
  2. 曲げ加工性が従来のNi-Si系合金に比べ優れており、設計の自由度が広がります。
  3. 耐応力緩和特性に優れ、SAE class4へ対応しています。
  4. 導電率は44%IACSと良好であり、使用電流の高い部位にも適しています。

化学成分

Cu-1.8Ni-0.4Si-1.1Zn-0.1Sn (重量%)

特性

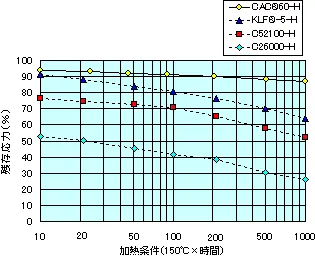

図 CAC60の応力緩和特性
図 CAC®60の応力緩和特性

1.物理的性質

比重 8.9
線膨張係数(293~573K) 17.3×10 -6 /K
熱伝導率(293K) 197 W/m・K
体積抵抗率(293K) 39.2 nΩ・m
導電率(293K) 44 %IACS
縦弾性係数(293K) 127 GPa

2.機械的性質

質別 引張
強さ
MPa
0.2%
オフセット
耐力
MPa
伸び
硬さ
MHv:4.9N
ばね
限界値
MPa
H 600~700 580 10以上 180~220 500
EH 640~740 640 3以上 190~230 500
ESH 680~780 690 - 210~250 500

※0.2%オフセット耐力およびばね限界値は代表値です。

※上記引張強さと硬さは弊社標準仕様です。
仕様に関してはご要望により調整させていただきます。

3.曲げ加工性 90°W曲げ(R/t)

質別 Good Way Bad Way
H 0 0
EH 0.5 0.2
ESH 1.5 3.0

用途

自動車ワイヤーハーネス用小型端子、民生&産機用特殊端子、放熱用内部フレームなど

その他

RoHSなどで規制されているカドミウム(Cd)、鉛(Pb)、水銀(Hg)、6価クロム(Cr +6)、ポリ臭化ビフェニール類(PBB)、ポリ臭化ジフェニルエーテル(PBDE)については使用しておりません。
