轧制方向标记
（放大请点击图片）
ALHIGHCE™ 是兼备优异的板厚精度与表面平直度的5052超高精度铝合金厚板，在满足客户对降低残留应力、提高表面品质需求的同时，为客户节省成本作贡献。
半导体制造装置、液晶制造装置、太阳能电池板制造装置、工业机器人、医疗器械、办公自动化设备、光学仪器、各种模具、工夹具等

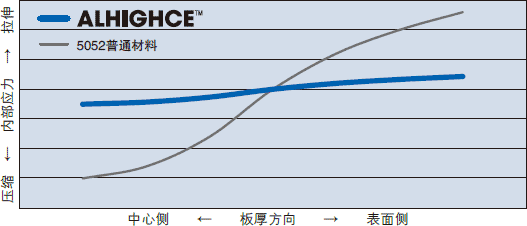

板厚方向的内部应力分布示意图
A5052P-H112
(単位：Wt/%)
| Si | Fe | Cu | Mn | Mg | Cr | Zn | Al |
|---|---|---|---|---|---|---|---|
| 0.25以下 | 0.40以下 | 0.10以下 | 0.10以下 | 2.2～2.8 | 0.15～0.35 | 0.10以下 | 剩余部分 |
(単位：mm)
| 板厚 | 4以上～6以下 | 超过6～12以下 | 超过12～16以下 | 超过16～18以下 | 超过18～22以下 | 超过22～25以下 | 超过25～35以下 | 超过35～45以下 | 超过45～50以下 |
|---|---|---|---|---|---|---|---|---|---|
| ALHIGHCE™公差 | ±0.04 | ±0.05 | ±0.08 | ±0.09 | ±0.10 | ±0.12 | ±0.15 | ±0.20 | ±0.25 |
| 每张原板的偏差值（参考） | 0.02 | 0.03 | 0.05 | 0.06 | 0.07 | 0.09 | 0.12 | 0.15 | 0.2 |
参考(単位：mm)
| 板厚 | 4 | 5 | 6 | 超过6～8以下 | 超过8～11以下 | 超过11～12以下 | 超过12～16以下 | 超过16～19以下 | 超过19～21以下 | 超过21～22以下 | 超过22～27以下 | 超过27～29以下 | 超过29～35以下 | 超过35～40以下 | 超过40～49以下 | 超过49～50以下 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ALJADE™ 公差 |
±0.06 | ±0.07 | ±0.08 | ±0.10 | ±0.15 | ±0.18 | ±0.20 | ±0.22 | ±0.25 | ±0.30 | ±0.40 | ±0.50 | ||||
| JIS公差 | ±0.35 | ±0.45 | ±0.50 | ±0.60 | ±0.70 | ±0.80 | ±0.90 | ±1.0 | ±1.1 | ±1.3 | ||||||
| 板厚(mm) | 拉伸强度(N/mm2) | 屈服强度(N/mm2) | 伸长率(％) |
|---|---|---|---|
| 4以上～13以下 | 226 | 133 | 23 |
| 超过13～50以下 | 203 | 104 | 31 |
(単位：mm)
| 板厚 | 幅宽×长度 |
|---|---|
| 4～50 | 1,250×2,500 1,525×3,050 |
