液化水素用オープンラック式気化器の実証試験を完了

2025年07月16日

株式会社神戸製鋼所

当社は、高砂製作所（兵庫県）において進めてきた、液化水素用オープンラック式気化器（Open Rack Vaporizer、以下ORV）^※1の液化水素を用いた実証試験（以下、本実証^※2）を実施し、2025年3月に完了しました。

本実証用に新たに製作した液化水素用ORVを用いて、目標とした所定の気化性能（気化ガス量、気化ガス温度）を連続運転でも安定して達成出来ることを確認しました。これにより、当社は液化水素気化器の製品ラインアップを以下3つのタイプへ拡充し、今後、様々な水素利活用ニーズに対応することで水素エネルギーの社会実装に貢献します。

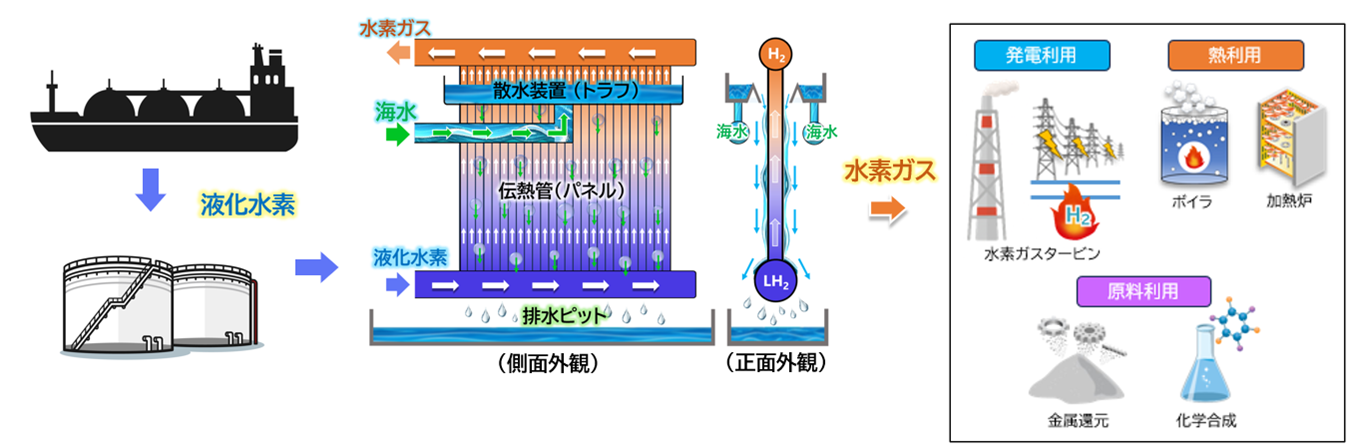

液化水素用ORVと水素の利活用

液化水素 （輸送・貯蔵）	液化水素用ORV	水素利活用先

KOBELCOグループは今中期経営計画（2024～2026年度）において「稼ぐ力の強化と成長追求」および「カーボンニュートラルへの挑戦」を最重要課題に掲げ、これらを実現するための変革「KOBELCO-X^※5」を推進しています。本実証で気化した水素ガスを高砂製作所内の加熱炉での燃焼実証等に使用しており、この取組みは工業炉の既存燃料を水素に転換し、燃焼時に発生するCO₂を抑制するという点で以下のAX、GXの一例と考えています。今後も本実証設備を活用し、水素利活用とビジネス機会の探索を行って参ります。

当社グループは水素供給に関する多様な技術（つくる）を開発しているだけでなく、大量の水素利活用ポテンシャルがある工場を保有し、燃料利用の実証（つかう）を進めています。今後も「つくる」と「つかう」両側の視点から検討した当社グループならではの最適なソリューションを創出していくことで、水素社会の構築に貢献するとともに、「安全・安心で豊かな暮らしの中で、今と未来の人々が夢や希望を叶えられる世界。」の実現を目指して参ります。

当社が提案する液化水素気化器の種類と用途別気化量

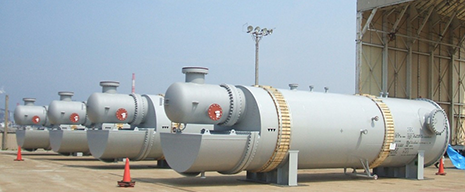

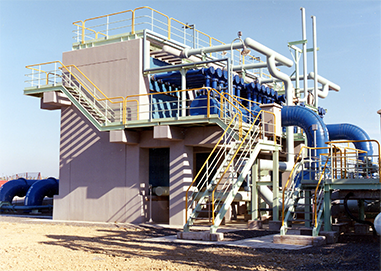

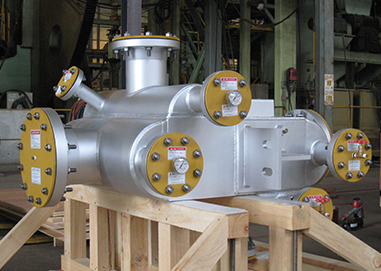

名称	①IFV （中間媒体式気化器）	②DCHE （マイクロチャネル熱交換器）	③ORV （オープンラック式気化器）
外観
特徴	材質：ステンレス鋼、チタン（海水系） ※中間媒体（プロパン）を利用し、海水や工業用水を凍結トラブルなく利用可能。（中・大容量に適する） ※近隣設備からの排熱利用が可能。 ※熱媒の2次利用で冷熱利用可能。（中間媒体により冷熱温度域が広い）	材質：ステンレス鋼 ※熱応力に強くコンパクト化が可能。 ※ブラインなどの各種熱媒を熱源に利用。 ※熱媒の2次利用で冷熱利用可能。（ただし、冷熱温度域が狭い）	材質：アルミ合金+容射被膜 ※海水などを熱源に利用し、中・大容量を安価に気化可能。 ※海水が開放系であり冷熱利用は難しい。 ※LNG火力発電所で使用されている既存LNG用ORVを、取排水設備をそのまま使用し水素混焼用として置き換えが可能。
実証時期	2023年3月（実証済み）	2024年3月（実証済み）	2025年3月（実証済み）

用途別気化量

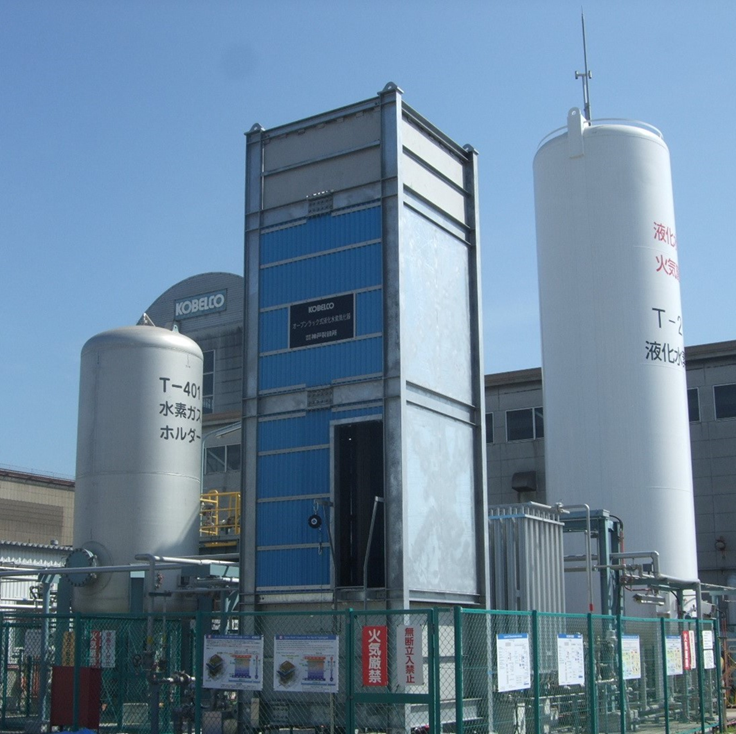

写真　液化水素ORVと液化水素気化実証設備

1. ※1オープンラック式気化器

   オープンラック式気化器（ORV）は、世界中のLNG受入基地において、海水を熱源とした主力のLNG気化器として使用されており、当社ORVは50年近くの実績と高い信頼性を有しています。これら気化器の設計や製造に関する知見を活かし、今般、多数の伝熱管を並べたパネルの外側に海水を流し、内部の液化水素を気化させる構造の液化水素用ORVを開発しました。

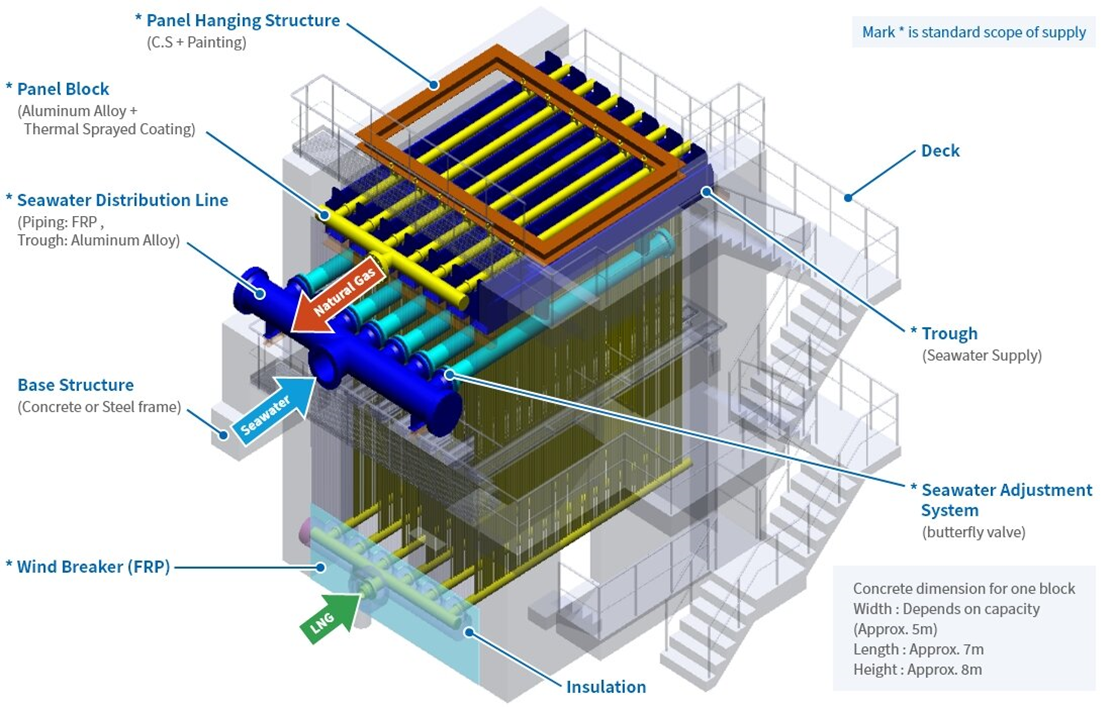

   LNG用ORVイメージ



   Base Structure

   コンクリート架構

   Deck

   足場

   Insulation

   保冷

   Panel Block

   パネルブロック（気化器）

   ）

   Panel Hanging Structure

   天井架構

   Seawater Adjustment System

   海水量調整機構

   Seawater Distribution Line

   海水供給配管

   Trough

   散水トラフ

   Wind Breaker

   風防壁

1. ※2液化水素用オープンラック式気化器の液化水素を用いた実証試験実施について（2024年4月12日）
2. ※3中間媒体式気化器（IFV）
3. ※4マイクロチャネル熱交換器（DCHE）

• ※5　当社グループが取組む「変革」 ～KOBELCO-X～ （2024～2026年度中期経営計画）[PDF:7.84MB]
