ライムチタニヤ系被覆アーク溶接棒 FAMILIARC™ ZERODE-44
効果と特長
- 1煙の少ない、低ヒュームな溶接棒です。
- 2再アーク性が良く、立向姿勢など、全姿勢で幅広くご使用いただけます。
- 3ビード表面の焼き付きがありません。
- 4スラグはく離性が良好です。

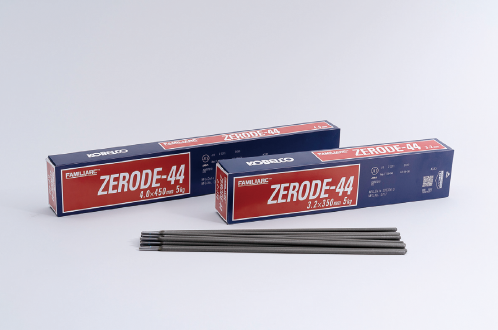

- ※写真は棒径3.2mmΦ、4.0mmΦの製品イメージです。
それ以外の棒径および実際の商品は、包装デザインが異なる場合がございます。
溶接姿勢：立向上進すみ肉、溶接電流：90A、棒径：2.6mm
ヒューム発生量の比較
ヒューム発生量の比較
溶接電流：100A、棒径：3.2mm
立向上進溶接性の比較
立向上進溶接性の比較
用途と適用例
軟鋼を用いる車輌、軽量鉄骨、建築などの一般構造物の溶接
規格と認定
| 材料規格 | 船級認定 |
|---|---|
| JIS Z 3211 E4303 ライムチタニヤ系 |
NK、ABS、LR、DNV |
溶着金属の化学成分と機械的性質の一例
| 化学成分（%） | 機械的性質 | |||||||
|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | 耐力 (MPa) |
引張強さ (MPa) |
伸び (%) |
吸収エネルギー (0℃,J) |
| 0.07 | 0.15 | 0.35 | 0.014 | 0.011 | 410 | 460 | 28 | 95 |
製造寸法と適正電流範囲ACまたはDC⊕,⊝
| 棒径（mmφ） | 2.0 | 2.6 | 3.2 | 4.0 | 5.0 | 6.0 | |
|---|---|---|---|---|---|---|---|
| 棒長（mm） | 300 | 350 | 350 | 450 | 450 | 450 | |
| 電流範囲 (A) |
下向 | 30～60 | 60～100 | 100～140 | 140～190 | 190～250 | 250～330 |
| 立向／上向 | 25～55 | 50～90 | 90～130 | 120～170 | 140～210 | - | |
