AIP装置による硬質皮膜コーティング
AIPは真空中のアーク放電を利用したイオンプレーティングプロセスです。プラズマ強化型カソードにより更に高機能な皮膜形成が可能となりました。

特長
- 緻密で高硬度
- 高い密着性
- 多元系合金組成も可能
AIP®によるBELCOAT™のラインナップ
名称 | 膜種 | 色調 | 酸化開始温度(℃) | 適用用途 |
---|---|---|---|---|
BELCOAT G | TiN |
![]() |
600 | 切削工具(汎用切削) 金型(プレス、冷間鍛造) |
BELCOAT R2 | TiCN |
![]() |
400 | 切削工具(ウェット高速切削) 金型(プレス、冷間鍛造) |
BELCOAT V | TiAIN |
![]() |
800 | 切削工具(高速ドライ切削) 金型(温・熱間鍛造) |
BELCOAT SG | CrN |
![]() |
700 | 切削工具(非鉄金属切削) 金型(ダイカスト、プレス、冷間鍛造) |
BELCOAT SDG | TiCrAlN系 単層膜 |
![]() |
1,000 | 切削工具 (低~高硬度材高速ドライ切削) |
BELCOAT SS | TiCrAlN系 多層膜 |
![]() |
1,100 | 金型(プレス、冷~熱間鍛造) |
- ※上記の他にもご要求に応じた多彩な皮膜が可能です
AIP®によるBELCOAT™の適用事例

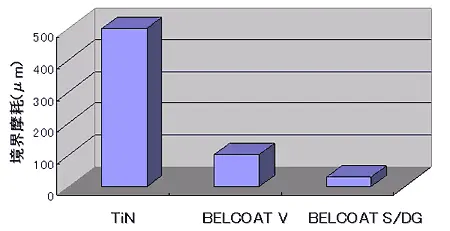

切削工具(1) 炭素鋼の高速ドライミリング
工具 | 超硬ボールEM(R5) |
---|---|
被削材 | SCM430(HB220) |
加工速度(m/分) | 100 |
送り(mm/刃) | 0.05 |
軸切込(mm) | 4.5 |
径切込(mm) | 0.5 |
潤滑 | ドライ、エアブロー |
切削長(m) | 30 |

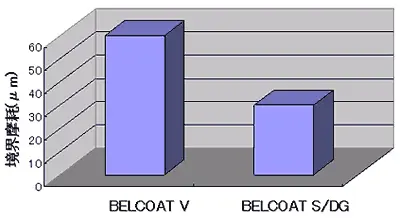

切削工具(2) 焼入工具鋼の高速ドライミリング
工具 | 超硬2枚刃EM-R5 |
---|---|
被削材 | SKD61(HRC50) |
加工速度(m/分) | 220 |
送り(mm/刃) | 0.06 |
軸切込(mm) | 5 |
径切込(mm) | 0.6 |
潤滑 | ドライ・エアブロー |
切削長(m) | 30 |

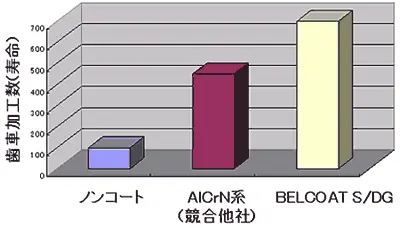

切削工具(3) 炭素鋼歯車の切削加工
工具 | 超硬歯切カッター |
---|---|
被削材 | SCM材 |
加工速度(m/分) | 190 |
送り(mm/刃) | 0.05-0.13 |
軸切込(mm) | |
径切込(mm) | |
潤滑 | ドライ・エアブロー |
切削長 |

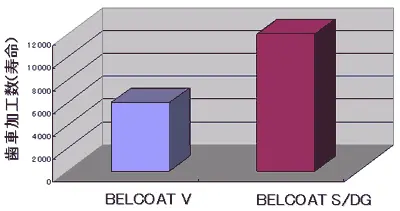

切削工具(4) 炭素鋼歯車の切削加工
工具 | HSS歯切工具 |
---|---|
被削材 | SCM材 |
加工速度(m/分) | 190 |
送り(mm/刃) | 0.05-0.13 |
軸切込(mm) | |
径切込(mm) | |
潤滑 | MQL |
切削長 |


プレス成型金型(1) BELCOAT SSと従来の表面処理の比較
BELCOAT SS | TD-VC | CVD-TiC | |
---|---|---|---|
成膜方法 | PVD (AIP) | 熱拡散プロセス | CVD |
処理温度 | 400 - 450 ℃ | 900 - 1,000 ℃ | 900 - 1,000 ℃ |
金型の熱歪 | 0.02%以下 | 約0.1% | 約0.1% |
皮膜硬さ | 35GPa | 35GPa | 30GPa |
酸化開始温度 | 1,000 ℃ | 500℃ | 500℃ |
耐負荷荷重 | 良好 | 好 | 劣 |
- 処理温度が低く、熱歪みが小さい
- 耐負荷荷重能が高い
- 組成設計により耐酸化性が著しく高い

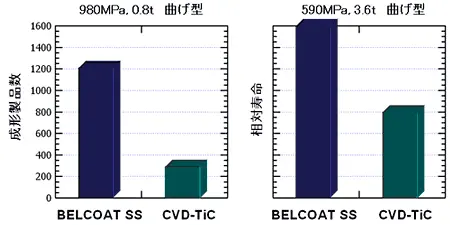

プレス成型金型(2)
高張力鋼板(ハイテン)のプレス成形

プレス成型金型(3)
高張力鋼板(ハイテン)のプレス成形

AIP装置で対応できるコーティング処理
適用可能寸法 |
|
---|---|
成膜可能材質 |
超硬、SUS、工具鋼、金型鋼など
|
処理温度 |
400~600℃
|
膜厚 |
1~50μm
|
