鉄鋼圧延設備紹介

圧延設備

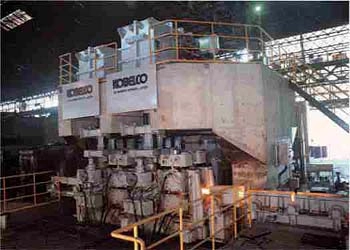

鋼片ミル

  • 圧延材を前後面テーブルでシフトさせずにミルスタンドをシフトさせるシフタブルリバースタイプの設計・製作が可能です。
  • 高い機械剛性
  • ロール交換時間の短縮
1) 鋼片ミル
1) 鋼片ミル

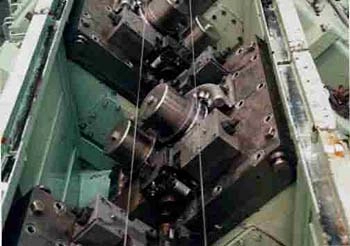

コンパクトミル(Kobelco Compact Mill[KCS MILL])

Kobelco Compact Solid Mill(KCS Mill)
  • スタンド間隔が短いため、優れた圧延材の誘導性を得られます。
  • 水平・垂直の交互配列によるノーツイスト圧延
  • 省スペースでの設置が可能。

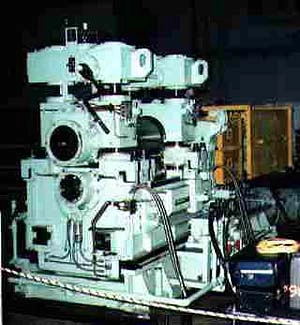

標準垂直ミル

3)標準・垂直ミル
  • 上部駆動式で、ロールスタンド・ピニオン付立型減速機・電動機で構成されています。減速機・電動機は、コンクリートフレーム上又は、鋼材溶接構造フレーム上に取り付けられ、圧延冷却水・ミルスケール等の影響がないように配慮されています。
  • ロールスタンドの下には、パスレベルにカリバ位置を合わせるための昇降装置があります。スタンドは交換時、作業側にシフトする構造になっています。

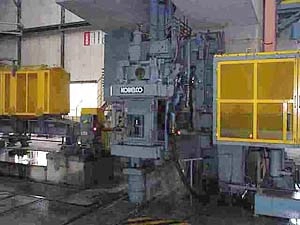

標準水平ミル

  • ロールスタンド・ピニオンスタンド・減速機・電動機で構成されています。パスラインが一定の設備ではロールスタンドがソールプレートの上面を摺動します。圧延速度が10m/秒以下の低速形圧延機はピニオンスタンドと減速機を一体としています。
  • ミルスピンドルの形式は十字軸式を採用しておりスピンドルキャリアで圧延中保持する構造となっています。
(3)標準水平ミル
(3)標準水平ミル

標準・コンビネーションミル(水平/垂直)

(4)標準・コンビネーションミル(水平/垂直)
  • パススケジュールに応じて、1台のミルスタンドを水平スタンド・垂直スタンドとして使用可能。

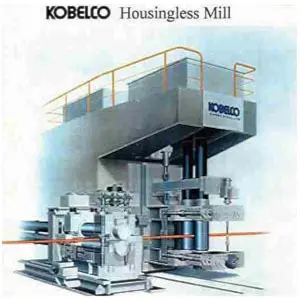

ハウジングレスミル

  • 従来のコンベンショナルタイプと比較して、スタンド重量が軽いためスタンド交換時等のハンドリングが容易。
  • シンメトリ圧下によりパスセンターを一定に保ちます。
  • ロール交換装置の使用により容易で迅速なロール交換が可能。
  • スタンド上部に駆動装置・スタンド昇降装置を設置し容易なメンテナンスが可能。
5)ハウジングレスミル
5)ハウジングレスミル

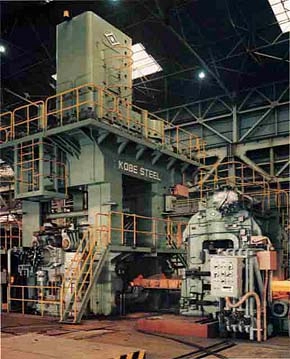

カンチレバーミル

6)カンチレバーミル
  • 省設置スペース
  • ダウンタイム短縮
    • スタンドシフト(オプション)によるサイズ替時間短縮
    • ロール着脱機構による交換時間短縮
    • ガイドのワンタッチセットアップ(オプション)
    • 遠隔操作によるシンメトリ圧下
  • 優れた操業性:圧延材の目視確認、アプローチが容易
  • 充分なミル剛性:従来ミルと同等のミル剛性

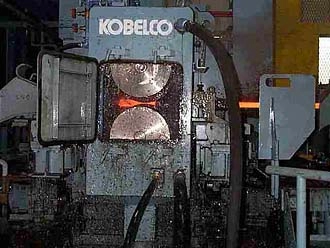

ブロックミル(Kobelco Super High Unit Mill[S-HUM])

  • 高速圧延が可能。(設計圧延速度:140m/秒)
  • 製品サイズ・鋼種に合わせてスタンド構成を自由に変更可能。
  • スタンドのX配列、容易なガイド・ロール交換による、ダウンタイムの低減
  • トラフ内配管の内部配管化によりミスロール処理が容易。
  • 設計圧延速度:40m/秒の棒鋼用にも対応可能。(S-HUM FOR BAR)

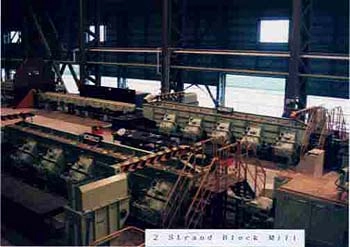

7)KOBELCO SUPER HIGH UNIT MILL(S-HUM)
7)KOBELCO SUPER HIGH UNIT MILL(S-HUM)

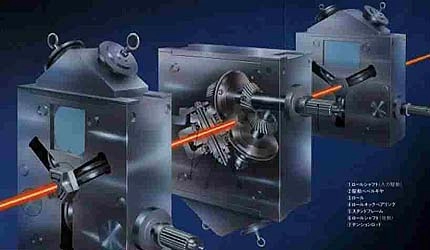

3ロールミル(Kobelco Super Three Roll Mill[STR MILL])

8)サイジングミル
  • 高寸法精度を達成する精密圧延機。
  • 精圧専用型・3ロール多スタンド型・2重式圧延機置換型の用途別に3種類の機種をラインアップ。

設備&メリットマトリックス

◎:大いに貢献  ○:貢献  △:多少貢献(主は他項目)
圧延機種 顧客殿利点
生産性 品質向上 経済性 省力化 その他,省スペース性等
鋼片シフタブルリバースミル
コンパクトミル
(Kobelco Compact Mill[KCS MILL])
省スペース
コンビネーションミル 製品品種の多様化
カンチレバーミル 省スペース
ハウジングレスミル 省スペース
ブロックミル
(Kobelco Super High Unit Mill[S-HUM])
(S-HUM FOR BAR)
3ロールミル
(Kobelco Super Three Roll Mill[STR MILL])
