DRY CIP装置

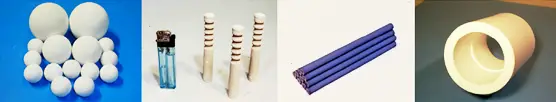

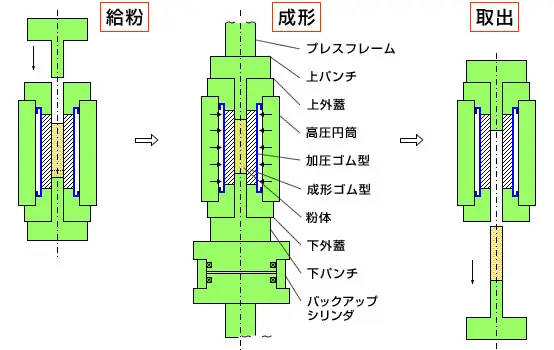

高圧容器内部に圧力媒体をシールするために組込まれた加圧ゴム型を介して圧力を伝達し、成形ゴム型内部に充填された粉体を成形する方法で,省力化・自動化・作業環境改善が容易なため単純形状の少品種多量生産に適しています。超硬、セラミックス業界など多くの業界で使用されています。

特長

  • 粉末の性状や製品形状・仕様に合わせ最適のシステムを提供いたします。
  • 豊富な実績に基づいた自動化技術により高い生産性・信頼性を表現します。
  • 洗練されたゴム型技術により成形体精度・歩留りを向上。
  • 成形ゴム型の交換が迅速に行えるクイックチェンジ方式。
  • バックアップシリンダの採用により、成形体割れを防止。

DRY CIPの適用例

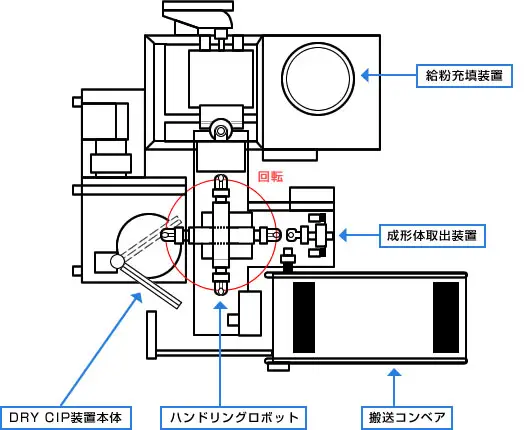

DRY CIP装置例1

ゴム型内径 Φ45mm×300mmL
成形圧力 196MPa(2000kgf/cm2
インライン方式 周方向加圧

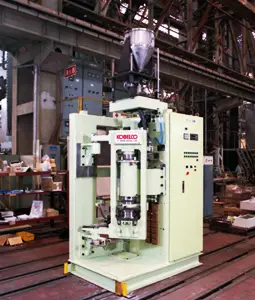

DRY CIP装置例2

ゴム型内径 Φ45mm×600mmL
成形圧力 147MPa(1500kgf/cm2
オフライン方式 周方向加圧

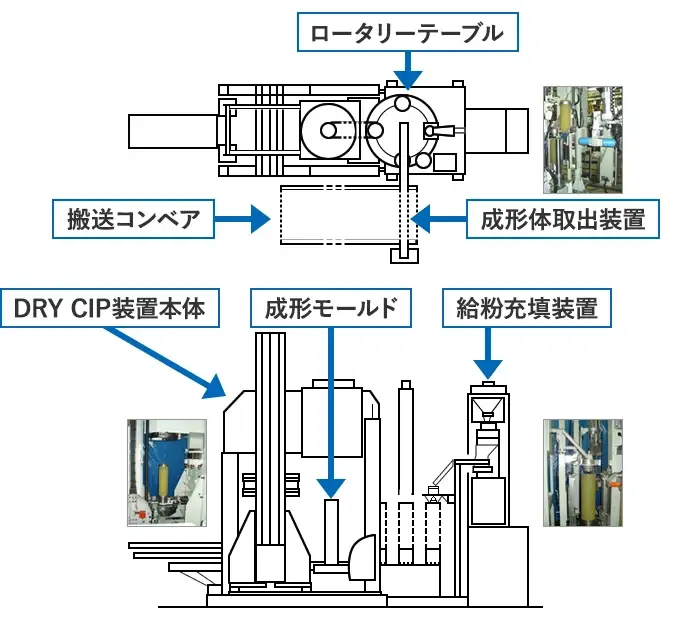

DRY CIP装置例3

ゴム型内径 Φ160mm×550mmL
成形圧力 343MPa(3500kgf/cm2
オフライン方式 周方向加圧
