Dr. シリーズ
設置場所を選ばない小形研究用CIP装置です。
Dr.CIP
主仕様
| 成形圧力 | 392MPa (4000kgf/cm2) |
|---|---|
| 容器内法寸法 内径×深さ |
Φ100mm×300mmL |
| 外形寸法 | 1300mm(W)×700mm(D)×1300mm(H) |
ユーティリティ
| 電源 | AC 220/200V±10% 50/60Hz±10% 3相3線 4kVA |
|---|---|
| 圧縮空気 | 供給口にて0.4MPa以上の清浄な乾燥した圧縮空気20 l/min |
特長
- プレスフレーム方式の採用によりシンプルな構造となり、高い信頼性が得られ、かつ成形体の取出しが簡単に行えます。
- 成形容器は単純円筒を採用し、高い安全性と信頼性が得られます。
- 自動空気抜き弁を標準装備していますのでわずらわしい空気抜き操作が不要です。
- 電気的インターロックで異常昇圧を防止します。
- 新開発のドライアタッチメント（オプション）を装着することで乾式法として使用できます。

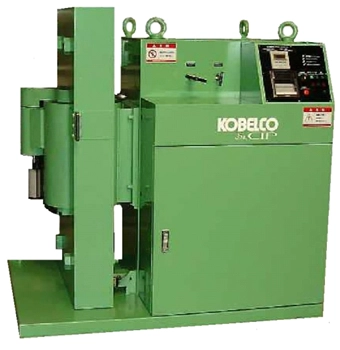

Sr. CIP
仕様例
| 最高圧力 | 処理寸法 内径×高さ |
|---|---|
| 147MPa(1500kgf/cm2) | Φ280mm×400mmL |
| 294MPa(3000kgf/cm2) | Φ200mm×400mmL |
| 392MPa(4000kgf/cm2) | Φ150mm×400mmL |

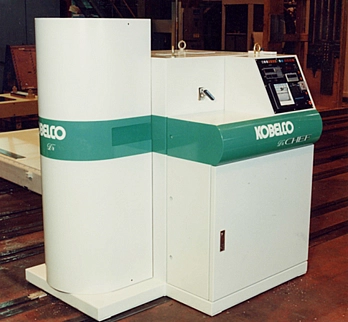

Dr. CHEF
主仕様
| 標準仕様 | オプション | |
|---|---|---|
| 成形圧力 | 686MPa (7000kgf/cm2) | 981MPa (10000kgf/cm2) |
| 容器内法寸法 内径×深さ |
Φ60mm×200mmL | Φ50mm×150mmL |
| 外形寸法 | 1370mm(W)×1100mm(D)×1495mm(H) | |
| 使用温度 | -20～80℃対応 （仕様温度はオプションの加熱、冷却ユニットによる） |
|
ユーティリティ
| 電源 | AC 220/200V±10% 50/60Hz±10% 3相3線 2kVA |
|---|
特長
- プレスフレーム方式の採用によりシンプルな構造となり、高い安全性と信頼性が得られます。
- 成形容器は単純円筒を採用し、高い安全性と信頼性が得られます。
- ピストン加圧方式の採用により信頼性の高い昇圧が行えます。
- 摺動シールであるピストンパッキン部は毎回開放されるためメンテナンスが容易です。
- 接水部材にはステンレス鋼を採用していますので純水を圧媒として使用することが可能です。
