高圧試験機

シンプルで信頼性のある設計・解析・検査
高い安全性で長期の利用に最適

各種圧媒を用いた高圧加圧試験機です。圧力容器円筒と上下蓋および軸力を保持するプレスフレームからなる安全性の高い構造を採用しています。この構造はシンプルで信頼性の高い疲労設計、応力解析および非破壊検査が可能であるため長年のご使用に際して高い安全性を保つことができます。

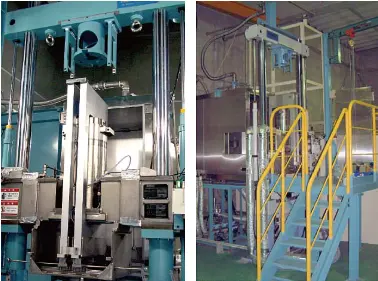

高圧水素ガス環境下材料試験装置

用途

燃料電池分野等における高圧水素ガス環境下で使用する、各種材料の機械的特性評価を行う装置です。

モデルおよび装置仕様

型番 HFTM45-135 HFTM100-150 HFTM140-145
使用圧力 0~45MPa 0~99MPa 0~140MPa
容器内法寸法 135mm dia.
×400mm height
150mm dia.
×460mm height
145mm dia.
×460mm height
使用温度 -45~200℃<オプション>
使用ガス 水素、ヘリウム、窒素、アルゴンなど
軸力支持方式 ツインプレスフレーム方式
試験機動荷重 最大 100kN
試験機周波数 0.1~10Hz(最高周波数は試験圧力に依存します)
<0.0001~10Hzの周波数範囲拡大はオプション>
対応可能試験 引張試験、高/低サイクル疲労試験
(試験片:JIS14号 サブサイズΦ7×GL25mm)
KIC 試験、JIS 試験、疲労き裂伝ぱ試験
(試験片:ASTM1インチ試験片)
装置構成 圧力容器、疲労試験機、圧縮機、操作制御盤、
バルブスタンド、恒温槽・温調ユニット<オプション>ほか

特徴

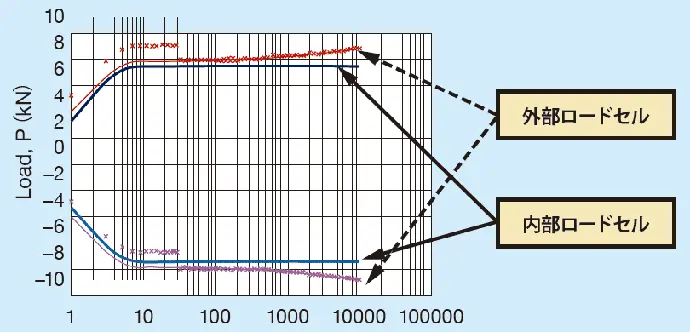

疲労試験中の荷重推移
(新日本製鐵(株)殿ご提供)
  • 貫通ロッド方式による内圧キャンセル機構
  • 容器内部ロードセルを用いた試験荷重直接測定
  • ツインプレスフレーム方式による軸力支持
  • 恒温槽による不活性ガスシール構造

当該試験装置は、NEDOプロジェクト「水素社会構築共通基盤整備事業」の一環として新日本製鐵(株)殿、(株)日本製鋼所殿および九州大学殿に納入しました。

水圧試験装置

各種機器の水圧試験用装置です。

仕様

使用圧力 最高118MPa(1200kgf/cm2)
使用温度 常温
圧力媒体
容器内法寸法 Φ350×1650mm
軸力支持方式 プレスフレーム(横型)
