鉄骨

建築鉄骨の溶接は、地震国日本での耐震性確保のため高い品質が要求されます。
神戸製鋼所は溶接の高品質化と効率化を両立する、溶接プロセス、材料、システムを提案いたします。
目次

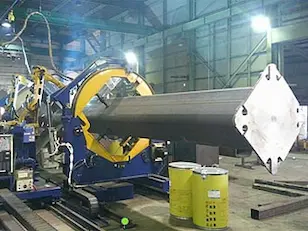

鋼管柱(コラム)の施工

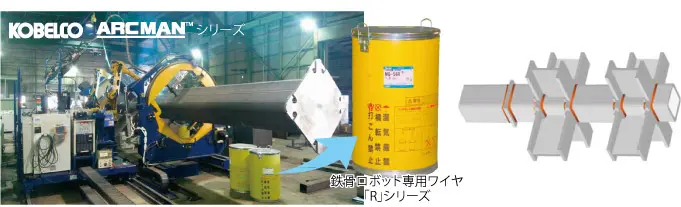

ARCMAN™ シリーズ 溶接ロボットシステム&溶接ワイヤ

多様なワーク継手に対応できる豊富なラインナップ







490MPa級 | 550MPa級 | 590MPa級 | 690MPa級 | |
---|---|---|---|---|
炭酸ガス溶接用 |
MG-50R
|
MG-50R
|
MG-60
|
MG-70
|
Ar+CO2パルス溶接用 |
MIX-50R
|
MIX-55R
|
MG-S63B
|
MG-S70
|
- ※ はFAMILIARC™を、 はTRUSTARC™を表しています。
- ※R(N)シリーズはREGARC™ 専用ワイヤです。(従来の定電圧溶接でも適用可能です)
REGARC™ プロセス
- 独自の電流・電圧波形制御によりグロビュール移行においても規則的な溶滴移行を実現、 CO2溶接で低スパッタを実現し、生産時間を短縮

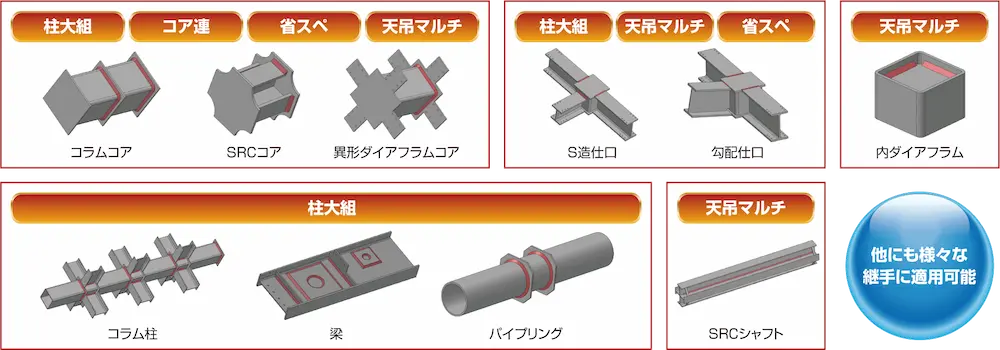

- 省スペース型鉄骨コア・仕口兼用溶接システム、柱大組(2アーク)、コア連結2アーク、天吊マルチワークシステムに搭載
- 鉄骨仕口溶接用に™ プロセス搭載 石松もラインナップ、ケーブルレスも登場

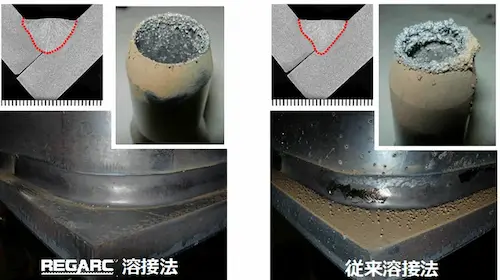

定電圧モードとREGARC™ モードの比較

スパッタ発生量の低減
溶滴移行の安定化

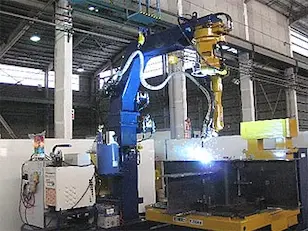

REGARC™ 溶接ロボットシステム 納入事例(動画)

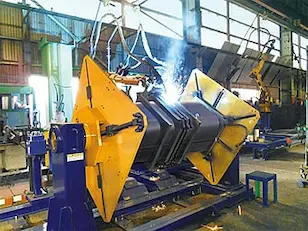

溶接組立箱形断面柱の施工

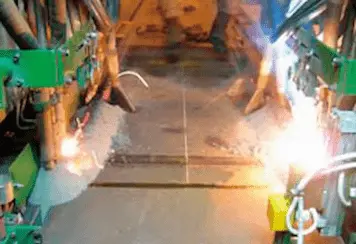

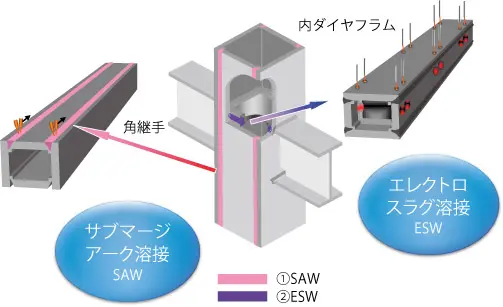

サブマージアーク溶接(SAW)
鋼材強度(耐力) | 一般鋼 | 高HAZ靱性鋼 |
---|---|---|
400MPa級鋼(235MPa) | US-36L / PF-I53ES | — |
490MPa級鋼(325MPa) | US-36L / PF-I53ES US-36L / PF-I55ES |
US-55ST / PF-I55ST |
520MPa級鋼(355MPa) | US-36L / PF-I55ES US-49 / PF-I53ES |
|
550MPa級鋼(385MPa) | US-36L / PF-I55ES US-49 / PF-I53ES |
US-60ST / PF-I60ST |
590MPa級鋼(440MPa) | US-49 / PF-I53ES US-49 / PF-I55ES |
|
790MPa級鋼(720MPa) | US-80LT / PF-H80AK 多層限定 |
— |
- ※ はFAMILIARC™を、 はTRUSTARC™を表しています。


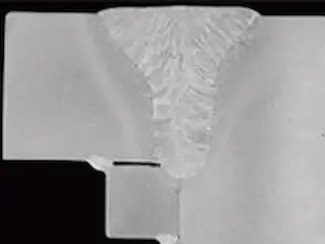

- 溶接条件例

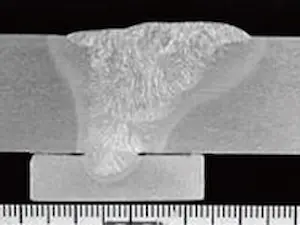

板厚:50mm ワイヤ径 6.4mmΦ
先行極:1950A-38A-22cm/min
後行極:1450A-48V

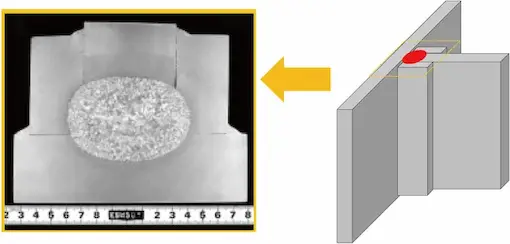

エレクトロスラグ溶接(ESW)
鋼材強度(耐力) | 一般鋼 | 高HAZ靱性鋼 |
---|---|---|
400MPa級鋼(235MPa) | ES-55 / EF-38 | — |
490MPa級鋼(325MPa) | ES-55ST / EF-38 | |
520MPa級鋼(355MPa) | — | |
550MPa級鋼(385MPa) | — | ES-60ST / EF-38 |
590MPa級鋼(440MPa) | — |
- ※ はFAMILIARC™を、 はTRUSTARC™を表しています。

梁、柱、現地建方用溶接材料および梁溶接ロボットシステム

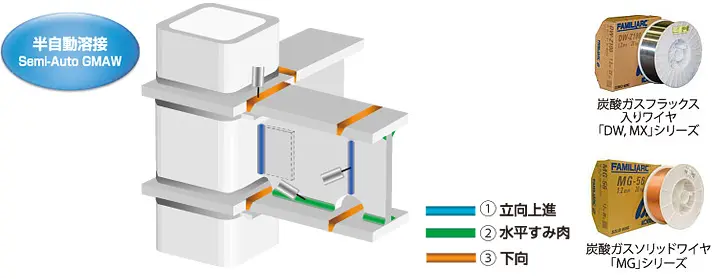

フラックス入りワイヤ
490MPa級 | 550MPa級 | 590MPa級 | |
---|---|---|---|
①立向上進
![]() |
DW-55 | DW-60 | |
②水平すみ肉
![]() |
MX-55F | MX-60F | |
③下向
![]() |
MX-60 |
- ※ はFAMILIARC™を、 はTRUSTARC™を表しています。
- ※MP=多層すみ肉溶接用
- ※BFシリーズは1パス大脚長水平すみ肉用ワイヤ

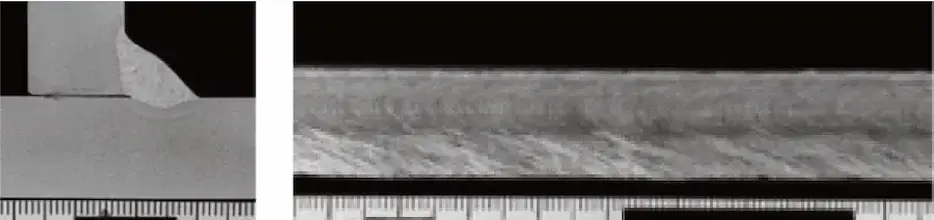

FAMILIARC™ MX-50K

JIS Z 3313 T 49J 0 T15-0 C A-U
- ソリッドワイヤ並みの優れた溶け込み
- ソリッドワイヤよりも高溶着・高能率
- 優れたアーク安定
- 良好なスラグ剥離性

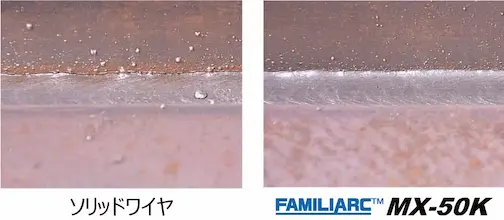

MX-50Kとソリッドワイヤの比較映像はこちらから
【溶接講座】タイムアタック! ソリッドワイヤ vs フラックス入りワイヤ
石松 × FAMILIARC™ MX-100ER
FAMILIARC™ MX-55K

JIS Z 3313 T 55 0 T15-0 C A-U
- 高能率施工が可能
- ソフトなアークで少ないスパッタ
FAMILIARC™ MX-Z50F

JIS Z 3313 T 49J 0 T1-0 C A-U
- ビード止端部の揃いに優れ、滑らかな形状
- 黒皮鋼板に対してもビードのなじみが良好
- 優れたアーク安定性
- 良好なスラグ剥離性

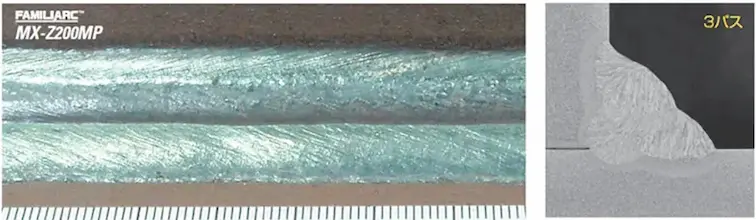

FAMILIARC™ MX-Z200MP

JIS Z 3313 T 49J 0 T1-0 C A-U
- 多層すみ肉に最適
- 優れた溶接作業性
- 良好な耐気孔性

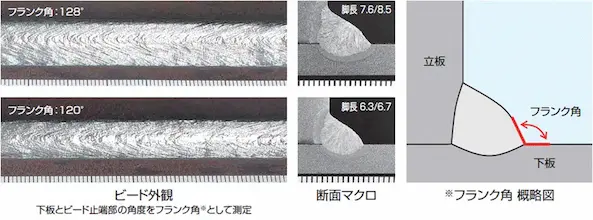

FAMILIARC™ DW-50BF

JIS Z 3313 T 49J 0 T1-0 C A-U
- 1パス大脚長
- 優れたビード外観
- 良好なスラグ剥離性
- 低ヒューム・低スパッタ
ソリッドワイヤ
490MPa級 | 550MPa級 | 590MPa級 | 690, 780MPa級 | 耐火鋼用 | |
---|---|---|---|---|---|
③下向
![]() |
MG-50 | MG-55 | MG-60 | MG-70 | MG-490FR |
MG-56 | MG-80 | MG-520FR | |||
MG-82 |
- ※ はFAMILIARC™を、 はTRUSTARC™を表しています。

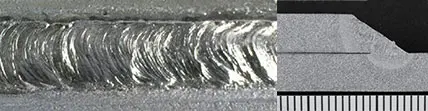

NEW FAMILIARC™ MG-56





- 溶接条件例
板厚:60mm ワイヤ径 1.4mmΦ
電流:250~300A
姿勢:下向

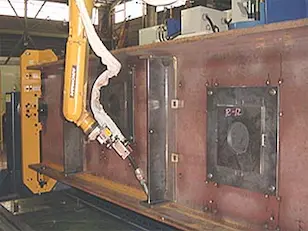

鉄骨天吊梁溶接ロボットシステム

- 専用ポジョナと回し溶接機能で幅広い継手に対応
- 専用ソフト簡単入力
- FAMILIARC™ MX-Z200MPとの組み合わせで低スパンで美麗なビートを実現

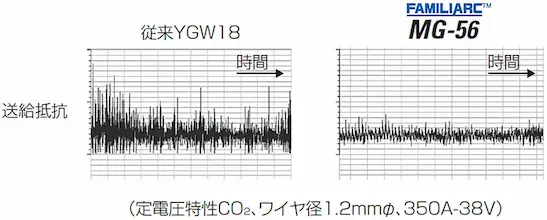

溶滴移行の安定化

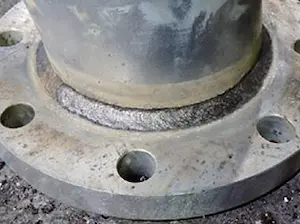

亜鉛めっき鋼板用溶接材料("1Z"シリーズ)
用途
- 水道管・ガス管
- 遮音壁・ガードレール
- 軽量鉄骨
- トラック・バス部品
- 太陽光パネル支持台
適用例




代表銘柄(自動機搭載銘柄除く)
種類 | 銘柄 | シールドガス | 極性 | 推奨目付量 |
---|---|---|---|---|
ソリッドワイヤ | JIS Z 3312 G 49 A 0 C 12 | CO2 | DC(+) | ≦100g/m2 |
JIS Z 3312 G 49 A 0 C 12 |
MG-1ZCO2 | DC(+) | ≦100g/m2 | |
フラックスワイヤ | JIS Z 3313 T 49J 0 T1-0 C A-U | CO2 | DC(+) | ≦150g/m2 ※中電流域に推奨 |
JIS Z 3313 T 49J 0 T15-1 C A-U |
MX-100ZCO2 | DC(+) | ≦150g/m2 ※低電流域に推奨 |
|
JIS Z 3313 T 49 0 T5-1 C A | CO2 | DC(-) | ≦550g/m2 | |
セルフシールドワイヤ JIS Z 3313 T 49 T14-O N S-G | — | DC(-) | ≦550g/m2 | |
被覆アーク溶接棒 | JIS Z 3211 E4340 | — | AC DC(±) |
≦550g/m2 |
- ※ はFAMILIARC™を表しています。

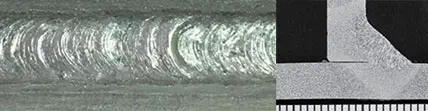

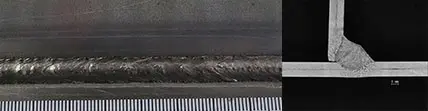

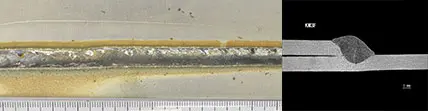

ビード外観および断面マクロの一例
亜鉛目付量90g/m2

FAMILIARC™ SE-1Z
- 水平すみ肉 板厚2.3mm、180A-22V-500mm/min.
- ワイヤ径1.2mm、ガスCO2、DCEP
亜鉛目付量135g/m2

FAMILIARC™ MX-1Z
- 水平すみ肉 板厚3.2mm、240A-30V-450mm/min.
- ワイヤ径1.2mm、ガスCO2、DCEP

FAMILIARC™ MX-100Z
- 重ねすみ肉 板厚2.3mm、140A-19V-300mm/min.
- ワイヤ径1.2mm、ガスCO2、DCEP
亜鉛目付量450g/m2

FAMILIARC™ Z-1Z
- 水平すみ肉 板厚6.0mm、130A
- 棒径3.2mm:ガス無し、AC

FAMILIARC™ Z-1Z
- 重ねすみ肉 板厚6.0mm、130A
- 棒径3.2mm:ガス無し、AC
亜鉛目付量550g/m2

FAMILIARC™ DW-1SZ
- 水平すみ肉 板厚6.0mm、240A-22V-250mm/min.
- ワイヤ径1.4mm、ガス:CO2、DCEN
