より厳しい高温高圧水素環境下での使用に耐えるリアクタ用材料に対応した、高品質な溶接材料を開発・提供しております。

目次

リアクタ用溶接材料
鋼種別・施工法別溶接材料一覧

リアクタ用溶接材料

適用分野 — Cr-Mo鋼石油精製リアクタ

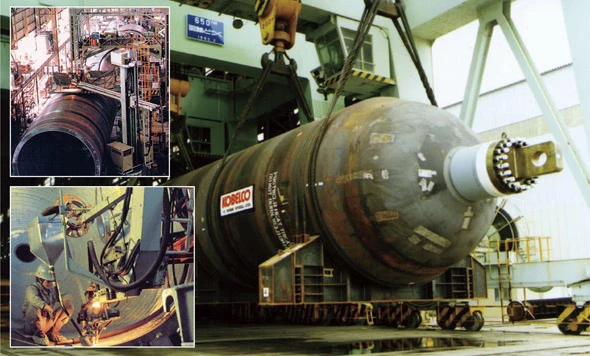

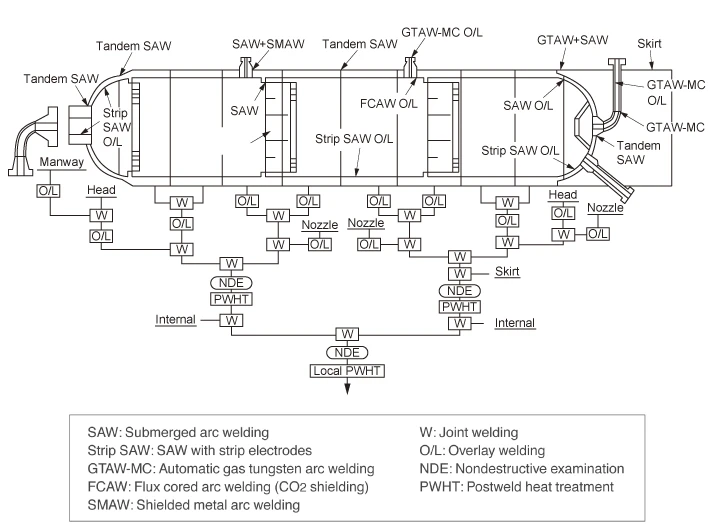

リアクタの溶接箇所（例）

溶材一覧 — *Source: Welding Technique Vol. 47, The Japan Welding Engineering Society

リアクタ用溶接材料の種類と特徴

Cr-Mo鋼用の溶接材料　使用温度：400℃～480℃　求められる性能：高温強度、切り欠靭性（シャルピー衝撃特性）、焼戻し脆化特性※1、高温高圧環境下での安定した組織

Mn-Mo-Ni鋼用の溶接材料　使用温度：～350℃　求められる性能：強度、切り欠靭性（シャルピー衝撃特性）、亀裂進展抵抗（落重性能）、照射脆化特性

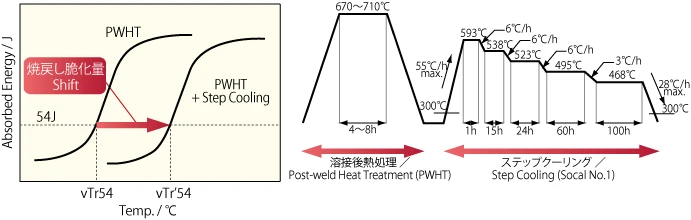

※1ステップクーリング法を用いた焼戻し脆化特性の評価方法

US-521H 溶接金属の焼戻し脆化試験結果

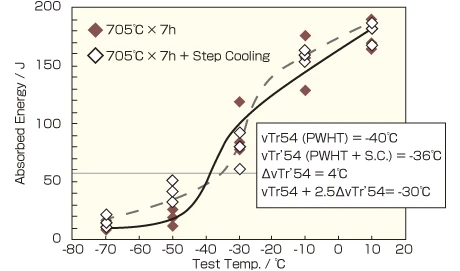

US-521H 溶接金属の焼戻し脆化試験結果 — TRUSTARC™PF-500 / TRUSTARC™US-521H 溶接金属の焼戻し脆化試験結果

Cr-Mo鋼用溶接材料

鋼種	施工法	極性	銘柄	ASME / AWS
1.25Cr-0.5Mo鋼	SAW	AC	TPF-200 / TUS-511N	SFA / A5.23 F8P2-EG-B2
	SMAW	AC	TCM-A96MB	SFA / A5.5 E8016-B2
	GTAW	DCEN	TTG-S1CM	SFA / A5.28 ER80S-G
2.25Cr-1Mo鋼	SAW	AC	TPF-200 / TUS-521S	SFA / A5.23 F9P2-EG-B3
	SMAW	AC	TCM-A106N	SFA / A5.5 E9016-B3
	GTAW	DCEN	TTG-S2CM	SFA / A5.28 ER90S-G
2.25Cr-1Mo-V鋼	SAW	AC	TPF-500 / TUS-521H	SFA / A5.23 F9P2-EG-G (ASME Sec.Ⅷ Div.2)
	SMAW	AC	TCM-A106H	SFA / A5.5 E9016-G (ASME Sec.Ⅷ Div.2)
	GTAW	DCEN	TTG-S2CMH	SFA / A5.28 ER90S-G (ASME Sec.Ⅷ Div.2)

※FはFAMILIARC™を、TはTRUSTARC™を、PはPREMIARC™を表しています。

Cr-Mo鋼用溶接材料と機械性能の一例

銘柄	PWHT	0.2%YS MPa	T.S. MPa	EL.(4D)%	vE J
TPF-200 / TUS-511N	680℃ × 6h	490	595	29	152 (-18℃)
TCM-A96MB	680℃ × 6h	479	582	29	152 (-18℃)
TTG-S1CM	680℃ × 6h	509	612	28	166 (-18℃)
TPF-200 / TUS-521S	690℃ × 8h	550	661	25	150 (-29℃)
TCM-A106N	690℃ × 8h	512	653	28	166 (-29℃)
TTG-S2CM	690℃ × 8h	538	677	26	244 (-29℃)
TPF-500 / TUS-521H	705℃ × 7h	620	710	26	83 (-29℃)
TCM-A106H	705℃ × 7h	609	708	24	90 (-29℃)
TTG-S2CMH	705℃ × 7h	623	718	23	208 (-29℃)

※FはFAMILIARC™を、TはTRUSTARC™を、PはPREMIARC™を表しています。

Mn-Mo-Ni鋼用溶接材料

鋼種	施工法	極性	銘柄	ASME / AWS
80ksi級 Mn-Mo-Ni鋼	SAW	AC / DCEP	TPF-200 / TUS-56B	SFA / A5.23 F9P4-EG-G
	SMAW	AC / DCEP	TBL-96	SFA / A5.5 E9016-G
	GTAW	DCEN	TTG-S56	SFA / A5.28 ER80S-G
90ksi級 Mn-Mo-Ni鋼	SAW	AC / DCEP	TPF-200 / TUS-63S	SFA / A5.23 F10P2-EG-G
	SMAW	AC / DCEP	TBL-106	SFA / A5.5 E10016-G
	GTAW	DCEN	TTG-S63S	SFA / A5.28 ER90S-G

※FはFAMILIARC™を、TはTRUSTARC™を、PはPREMIARC™を表しています。

鋼種別・施工法別溶接材料一覧

SMAW

鋼材（鋼種）	DCEP		AC
鋼材（鋼種）	AWS Class.	銘柄	AWS Class.	銘柄
Gr.11 (1.25Cr-0.5Mo)	E8016-B2	TCM-A96 TCM-A105D	E8016-B2	TCM-A96MB
Gr.22 (2.25Cr-0.1Mo)	E9015-B3	TCM-A105D	–	–
Gr.22 (2.25Cr-0.1Mo)	E9016-B3	TCM-A106ND	E9016-B3	TCM-A106N
Gr.22V (2.25Cr-1Mo-V)	E9016-G	TCM-A106HD	E9016-G	TCM-A106H
Gr.5 (5Cr)	E8018-B6	TCM-5	E8018-B6	TCM-5
Gr.9 (9Cr)	E8018-B8	TCM-9	E8018-B8	TCM-9

※FはFAMILIARC™を、TはTRUSTARC™を、PはPREMIARC™を表しています。

SAW

鋼材（鋼種）	DCEP		AC
鋼材（鋼種）	AWS Class.	銘柄	AWS Class.	銘柄
Gr.11 (1.25Cr-0.5Mo)	F8P2-EG-B2	TPF-200D / TUS-511ND	F8P2-EG-B2	TPF-200 / TUS-511N
Gr.11 (1.25Cr-0.5Mo)	F8P2-EB2R-B2R	TPF-200D / TUS-B2R	–	–
Gr.22V (2.25Cr-0.1Mo)	F9P2-EG-B3	TPF-200D / TUS-521S	F9P2-EG-B3	TPF-200 / TUS-521S
Gr.22 (2.25Cr-1Mo-V)	–	TPF-500D / TUS-521	–	TPF-500 / TUS-521S
Gr.5 (5Cr)	–	–	F7P2-EG-B6	TPF-200S / TUS-502

※FはFAMILIARC™を、TはTRUSTARC™を、PはPREMIARC™を表しています。

GMAW and GTAW

鋼材（鋼種）	AWS Class.	銘柄
鋼材（鋼種）	AWS Class.	GMAW	GTAW
Gr.11 (1.25Cr-0.5Mo)	ER80S-G	TMG-S1CM	TTG-S1CM
Gr.22 (2.25Cr-0.5Mo)	ER90S-G	TMG-S2CM / TMG-S2CMS	TTG-S2CM
Gr.22V (2.25Cr-1Mo-V)	ER90S-G	–	TTG-S2CMH
Gr.5 (5Cr)	ER80S-B6	TMG-S5CM	TTG-S5CM
Gr.9 (9Cr)	ER80S-B8	TMG-S9CM	TTG-S9CM

※FはFAMILIARC™を、TはTRUSTARC™を、PはPREMIARC™を表しています。

帯状電極肉盛用溶材

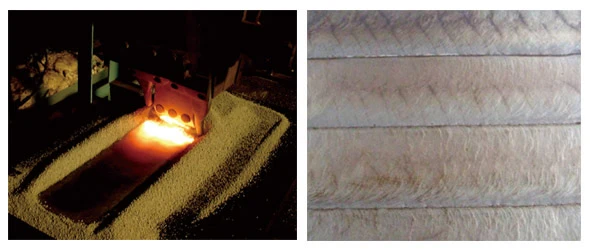

リアクタの内面に、オーステナイト系ステンレス鋼の耐食肉盛溶接が施されます。

内面肉盛用溶接材料

鋼種	肉盛層	SAW法	ESW法
308系	1層目	TPF-B1 / TUS-B309L	TPF-B7FK / TUS-B309L
308系	2層目	TPF-B1 / TUS-B308EL	TPF-B7FK / TUS-B308EL TPF-B7FK / TUS-B308L
316系	1層目	–	TPF-B7FK / TUS-B309L
316系	2層目	–	TPF-B7FK / TUS-B316EL
317系	1層目	–	TPF-B7FK / TUS-B309L
317系	2層目	–	TPF-B7FK / TUS-B317L
347系	1層目	TPF-B1FP / TUS-B347LP	TPF-B7FK / TUS-B309LCb
347系	2層目	TPF-B1FK / TUS-B347LD	TPF-B7FK / TUS-B347LD

※FはFAMILIARC™を、TはTRUSTARC™を、PはPREMIARC™を表しています。

肉盛溶接金属の化学成分

(%)

銘柄	C	Si	Mn	P	S	Ni	Cr	Mo	Nb
PPF-B7FK / PUS-B309L 母材：A533-B-1 1層肉盛	0.01	0.51	1.4	0.02	0.01	10.6	20.8	0.05	< 0.01
PPF-B7FK / PUS-B309LCb 母材：A387-22 1層肉盛	0.02	0.53	1.5	0.02	< 0.01	10.1	18.2	0.18	0.45

※FはFAMILIARC™を、TはTRUSTARC™を、PはPREMIARC™を表しています。

PF-B7FK / US-B309LCb 施工例 — PREMIARC™PF-B7FK / PREMIARC™US-B309LCb 施工例

Kobelco Welding Today 2005 Vol.8
Technical Terms: Overlaying with Strip Electrode Offers
