造船・鉄道車両向け溶接ロボットシステム
ワークに応じた最適システムにより高品質・高能率化をサポート
神戸製鋼所 溶接事業のスタートは造船です。日本造船業の生産性向上・合理化のため施工法・溶接材料の開発・提案し続けています。

納入事例

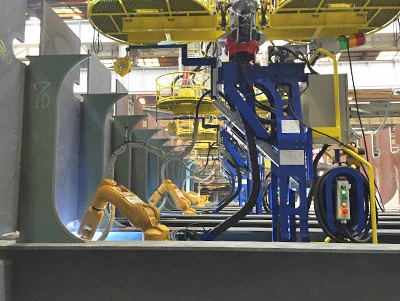

造船 大組立溶接システム

小型ロボット ARCMAN™ A30Sを専用キャリーに搭載することで狭いブロック内のマス目溶接の自動化を実現します。
3D CAD連係自動プログラミングソフト「SMART TEACHING™」によりティーチング作業は不要です。
同システム専用FCW「FAMILIARC™ DW-100R」と新制御機能により水平すみ肉溶接の溶接性を維持しつつ、従来ワイヤ比で立向上進での溶接速度を30%向上させました。
<システム構成>
ロボット | ARCMAN™ A30S |
---|---|
専用キャリー | 左右・前後位置決め機構、前後軸付き |
備考 | SMART TEACHING™ (3D CAD連係自動プログラミングソフト) |
造船 大組立溶接システム 映像
鉄道車輌 台車部品溶接システム

回転・傾斜の2軸ポジショナの採用により、最適な溶接姿勢を保ちます。
ARCMANモーションにより、3次元的な溶接線にも高品質で美麗なビードを実現しています。
<システム構成>
ロボット | ARCMAN™(中型機) |
---|---|
移動装置 | 1軸(左右) |
ポジショナ | 片持ち2軸(回転、傾斜)1,500kg |

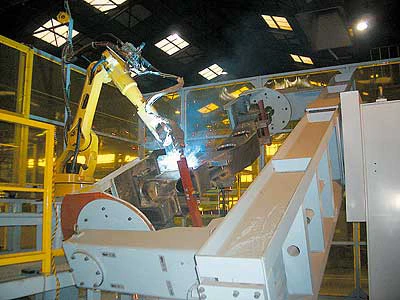

フォークリフト部品/マストサポート溶接システム

軽量ワーク向けシステム。ポジショナを対向に置くことにより、1台の溶接ロボットを高稼働させる構成です。
炭酸ガス溶接でもスパッタの少ない溶接を実現しています。
ポジショナ操作BOXにより、半自動用ポジショナとしても使用可能なので、ワークをセットしたまま残溶接が可能です。
<システム構成>
ロボット | ARCMAN™(中型機) |
---|---|
移動装置 | 1軸(左右) |
ポジショナ | 片持ち1軸(回転)300㎏ 2式 |
ARCMAN™溶接システム総合カタログ
