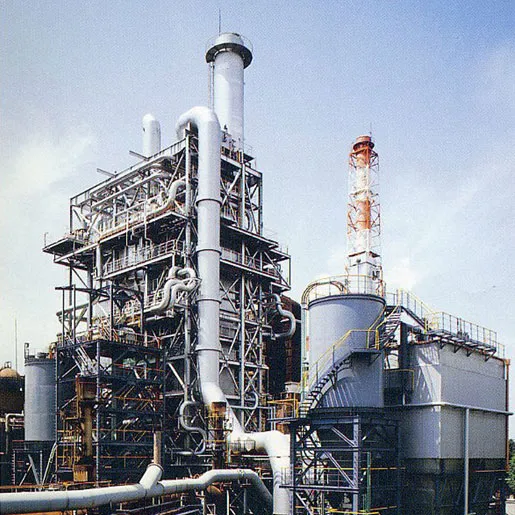

ボイラ
CO2排出量削減のため火力発電ではますます発電効率の向上が求められています。
そのためタービンに送る蒸気はより高温・高圧とする必要があり、ボイラ溶接に求められる品質レベルは高度化していきます。
神戸製鋼所は12%Crまでのフェライト系高クロム耐熱鋼をラインアップし、あらゆるニーズに応えていきます。
目次
石炭焚き火力発電ボイラ用溶接材料
T/P91、T/P92鋼用溶接材料
適用されるPWHT温度に合わせて下記の溶接材料を取り揃えております。
| 対象鋼種 | 施工方法 電源極性 / AWS適用規格 |
溶着金属の Mn+Ni量 (wt%) |
推奨PWHT温度 (℃) |
|||
|---|---|---|---|---|---|---|
| SMAW AWS A5.5: 2014 |
SAW AWS A5.23: 2011 |
GTAW AWS A5.28: 2005 |
GMAW AWS A5.28: 2005 |
|||
| T/P91 (9Cr-1Mo-V-Nb) |
CM-95B91
(DCEP / E9015-B91) CM-96B91 (AC / E9016-B91) |
PF-90B91/
US-90B91
(DCEP / F9PZ-EB91-B91) PF-200S/
US-90B91 (AC / F9PZ-EB91-B91) |
TG-S90B91 (ER90S-B9) |
MG-S90B91 (ER90S-B9) |
≦1.0 (SAWのみ≦1.2) |
750～800 |
|
CM-95B9(DCEP)
CM-96B9(AC) |
PF-90B9/
US-90B9(DCEP)
PF-200S/
US-90B9(AC) |
TG-S90B9 |
MG-S90B9 |
1.0～1.5 | 750～780 | |
|
CM-9Cb (AC/DCEP) |
PF-200S/
US-9Cb(AC/DCEP) |
TG-S9Cb |
MG-S9Cb |
1.5～3.0 | 710～760 | |
| T/P92 (9Cr-2W-0.5Mo-VNb) |
CR-12S (AC/DCEP) |
PF-200S/
US-12CRS(AC)
PF-200S/
US-12CRSD(DCEP) |
TG-S12CRS |
MG-S12CRS |
1.2～2.5 | 740～760 |
- ※はFAMILIARC™を、はTRUSTARC™を、はPREMIARC™を表しています。
| 対象鋼種 | 銘柄 | 電源極性 / シールドガス |
溶着金属の化学成分の一例 wt% | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | Ni | Cr | Mo | V | Nb | N | Co | Mn+Ni | |||
| T/P91 (9Cr-1Mo-V-Nb) |
CM-95B91 |
DCEP | 0.10 | 0.20 | 0.64 | 0.10 | 8.20 | 0.90 | 0.20 | 0.05 | 0.03 | 0.40 | 0.74 |
|
PF-90B91/
US-90B91 |
DCEP | 0.08 | 0.17 | 0.89 | 0.14 | 8.62 | 0.98 | 0.18 | 0.03 | 0.05 | 0.31 | 1.03 | |
|
PF-200S/
US-90B91 |
AC | 0.08 | 0.15 | 0.85 | 0.12 | 8.64 | 0.98 | 0.18 | 0.03 | 0.05 | 0.32 | 0.97 | |
|
TG-S90B91 |
DCEN/ 100%Ar |
0.10 | 0.26 | 0.71 | 0.13 | 8.50 | 0.97 | 0.19 | 0.05 | 0.04 | 0.38 | 0.84 | |
|
MG-S90B91 |
DCEP/ Ar-5%CO2 |
0.12 | 0.24 | 0.64 | 0.15 | 8.47 | 0.98 | 0.18 | 0.05 | 0.04 | 0.41 | 0.79 | |
- ※はFAMILIARC™を、はTRUSTARC™を、はPREMIARC™を表しています。
| 対象鋼種 | 銘柄 | 電源極性 / シールドガス |
溶着金属機械性能の一例 | ||||
|---|---|---|---|---|---|---|---|
| 0.2%耐力 (MPa) |
引張強度 (MPa) |
吸収エネルギー (+20℃、J) |
PWHT (℃/h) |
Ac1 (℃) |
|||
| T/P91 (9Cr-1Mo-V-Nb) |
CM-95B91 |
DCEP | 593 | 731 | 50 | 767/2 | 809 |
|
PF-90B91/
US-90B91 |
DCEP | 585 | 722 | 71 | 760/2 | 788 | |
|
PF-200S/
US-90B91 |
AC | 563 | 722 | 69 | 760/2 | 794 | |
|
TG-S90B91 |
DCEN/100%Ar | 579 | 713 | 216 | 760/2 | 820 | |
|
MG-S90B91 |
DCEP/Ar-5%CO2 | 529 | 689 | 74 | 760/8 | 813 | |
- ※はFAMILIARC™を、はTRUSTARC™を、はPREMIARC™を表しています。
- ※推奨PWHT温度

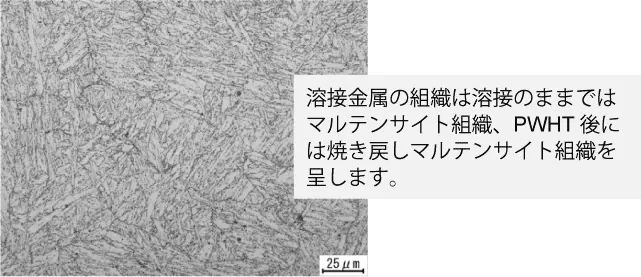

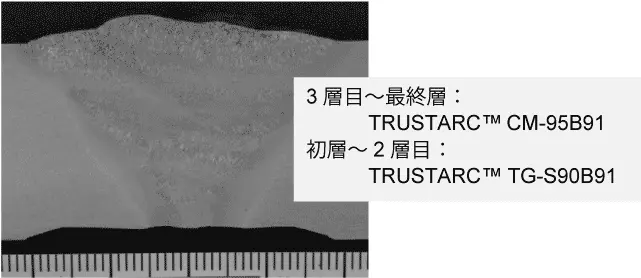

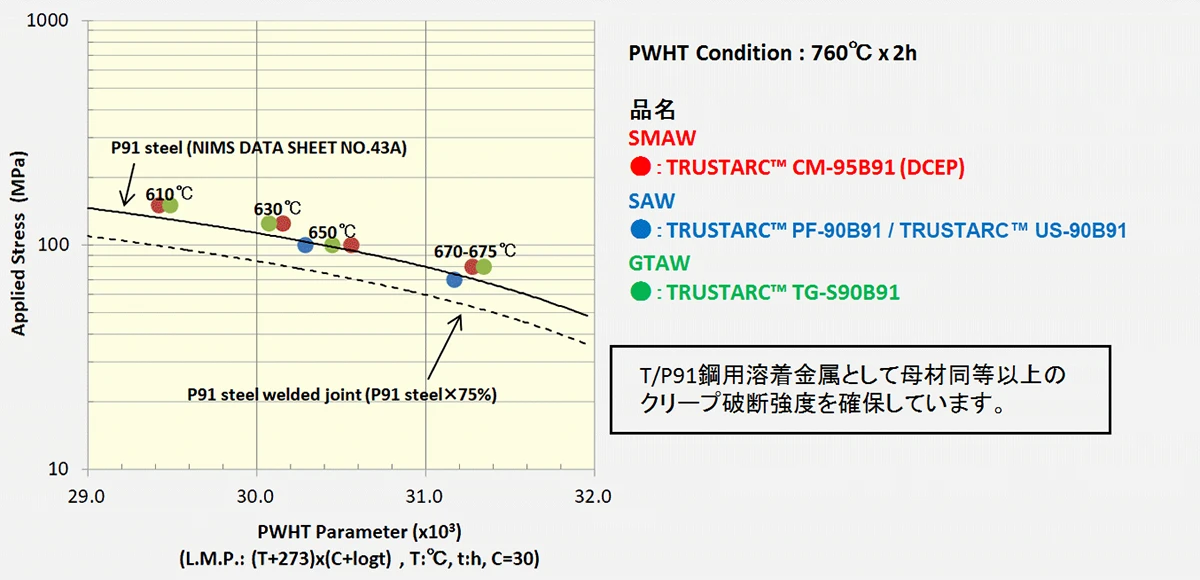

溶着金属のクリープ破断性能一例
火力発電ボイラ用 溶接材料一覧
火力発電ボイラ用溶接材料－被覆アーク棒
| 鋼種 | DCEP | AC | ||
|---|---|---|---|---|
| AWS Class. | 銘柄 | AWS Class. | 銘柄 | |
| P1 / T1 | E7016-A1 |
CM-A76
CM-B76 |
E7016-A1 |
CM-A76
CM-B76 |
| P2 / T2 | E8016-B1 |
CM-B86 |
– | – |
| P11 / T11 | E7015-B2L |
CM-B95 |
– | – |
| E8016-B2 | E8016-B2 |
CM-A96
CM-A96MB |
||
| E8018-B2 |
CM-B98 |
E8018-B2 |
CM-B98 |
|
| P22 / T22 | E8015-B3L |
CM-B105 |
– | – |
| E9015-B3 |
CM-B105D |
– | – | |
| E9016-B3 | E9016-B3 |
CM-A106N |
||
| E9018-B3 |
CM-B108 |
E9018-B3 |
CM-B108 |
|
| P23 / T23 | E9016-G | E9016-G |
CM-2CW |
|
| P91 / T91 | E9015-B91 | E9016-B91 | ||
| E9016-G | E9016-G | |||
| P92 / T92 P122 / T122 |
– | – |
CR-12S |
|
- ※はFAMILIARC™を、はTRUSTARC™を、はPREMIARC™を表しています。
- ※CM-96B91はACのみ使用可のため
火力発電ボイラ用溶接材料－サブマージアーク溶接
| 鋼種 | DCEP | AC | ||
|---|---|---|---|---|
| AWS Class. | 銘柄 | AWS Class. | 銘柄 | |
| P1 / T1 | – | – | F8P6-EA3-A3(F9A6) |
MF-38 / US-40 |
| F8P6-EA4-A4(F8A4) |
MF-38 / US-A4 |
|||
| F8P6-EG-A4(F8A4) |
MF-38 / US-49 |
|||
| P11 / T11 | F7PZ-EB2-B2 | F7PZ-EB2-B2 |
G-80 / US-B2 |
|
| F7PZ-EG-B2 |
MF-29A / US-511 |
F7PZ-EG-B2 |
MF-29A / US-511 |
|
| F8P2-EG-B2 | F8P2-EG-B2 |
PF-200 / US-511N |
||
| P23 / T23 | – |
MF-29A / US-2CW |
– | – |
| P91 / T91 | F8PZ-EB91-B91 | F8PZ-EB91-B91 | ||
| P92 / T92 P122 / T122 |
– |
PF-200S / US-12CRSD |
– | – |
- ※はFAMILIARC™を、はTRUSTARC™を、はPREMIARC™を表しています。
火力発電ボイラ用溶接材料－ソリッドワイヤ、フラックス入りワイヤ、TIG
| 鋼種 | AWS Class. | GMAW（FCAW） |
|---|---|---|
| P11 / T11 | E81T1-B2C E81T1-B2M |
DW-81B2C (CO2)
DW-81B2 (Ar-CO2) |
| P22 / T22 | E91T1-B3C E91T1-B3M |
DW-91B2C (CO2)
DW-91B2 (CO2) |
- ※はFAMILIARC™を、はTRUSTARC™を、はPREMIARC™を表しています。
| 鋼種 | AWS Class. | 銘柄 | |
|---|---|---|---|
| GMAW（ソリッド） | GTAW | ||
| P1 / T1 (0.5Mo) |
ER70S-A1 |
MG-S70SA1 |
TG-S70SA1 |
| ER80S-G |
MG-SM |
TG-SM |
|
| P2 / T2 | ER80S-G |
MG-CM |
– |
| – | – |
TG-SCM |
|
| P11 / T11 | ER80S-B2 |
TG-S80B2 |
|
| ER80S-G |
MG-S1CM |
TG-S1CM |
|
| P22 / T22 | ER90S-B3 | – |
TG-S90B3 |
| ER90S-G |
MG-S2CM
|
TG-S2CM |
|
| P23 / T23 | – |
MG-S2CW |
TG-S2CW |
| P91 / T91 | ER90S-B9 | ||
| ER90S-G | |||
| P92 / T92 P122 / T122 |
– |
MG-S12CRS |
TG-S12CRS |
- ※はFAMILIARC™を、はTRUSTARC™を、はPREMIARC™を表しています。
- ※TRUSTARC™ MG-S80B2F：1層溶接にのみ適応可
- ※DWはフラックス入りワイヤです。
オーステナイト系ステンレス耐熱鋼用溶接材料
オーステナイト系USCボイラ鋼管用の溶接材料も取り揃えています。
| 銘柄 | 適用鋼管 | 溶接材料の種類 | 溶接材料の成分系 |
|---|---|---|---|
| TG-Super304H | SUPER304H® ASTM A213 S30432, 火SUS304J1HTB |
Filler Wire for GTAW | 19Cr-16Ni-3Cu-3Mn-2W-0.5Nb-0.2N-0.1C |
| NC-B1AS | TEMPALOY®AA-1 ASTM A213 S30434, 火SUS321J2HTB |
Covered Electrode for SMAW | 19Cr-14Ni-3Cu-2.4Mo-1.6Mn-0.4Nb-0.13C |
| TG-S1AS | Filler Wire for GTAW | ||
| NC-B3A | TEMPALOY®A-3 ASTM A213 S30942, 火SUS309J4HTB |
Covered Electrode for SMAW | 22Cr-16Ni-1.4Mn-0.6Mb-0.13N |
| TG-S3A | Filler Wire for GTAW |
- ※はFAMILIARC™を、はTRUSTARC™を、はPREMIARC™を表しています。
- ※SUPER304H®は、新日鐵住金株式会社の登録商標です。 TEMPALOY®は、JFEスチール株式会社の登録商標です。
