精密機械加工用高強度・高精度アルミ合金厚板 アルハイス®-83
5083は、非熱処理合金の中で最も強度が高く、耐食性、溶接性に優れた5000系アルミ合金です。
アルハイス®-83は、お客様のニーズにお応えして、残留応力の低減、表面品質の向上、優れた板厚精度・表面平坦度を追及した5083高精度アルミ合金厚板です。
アルハイス®-83は、お客様のコスト削減に貢献します。
特長
- 改善を積み重ねた製造工程により、平坦度を向上！
- 卓越した圧延技術により、JIS規格の約1/5の板厚精度を実現！
- 独自の熱処理技術により、板内部の残留応力を大幅に低減！
- 1枚ごとに厳密な表面検査を実施し、板表面(両面)の高品質を確保！
主な用途
- 構造材
- 半導体製造装置
- 液晶製造装置
- 太陽電池パネル製造装置
- ロボット
- 医療機器
- OA機器
- 光学機器
- 各種モールド
- 治具

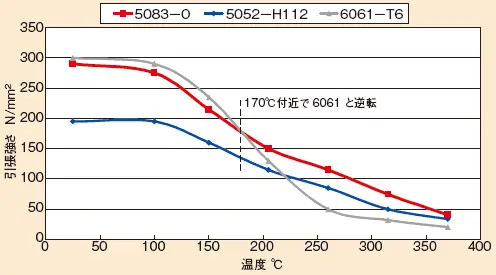

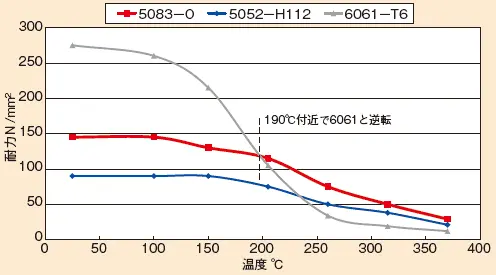

高温特性
品種・調質・化学成分
A5083P-O
(単位：Wt/％)
| Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti | Al |
|---|---|---|---|---|---|---|---|---|
| 0.40以下 | 0.40以下 | 0.10以下 | 0.40～1.0 | 4.0～4.9 | 0.05～0.25 | 0.25以下 | 0.15以下 | 残部 |
板厚精度
(単位：mm)
| 板厚 | 4以上～6以下 | 6超～12以下 | 12超～15以下 | 15超～20以下 | 20超～30以下 |
|---|---|---|---|---|---|
| アルハイス®-83公差 | ±0.06 | ±0.09 | ±0.12 | ±0.15 | ±0.20 |
（単位：mm）
| 板厚 | 4 | 5 | 6 | 6超～8以下 | 8超～11以下 | 12 | 12超～16以下 |
|---|---|---|---|---|---|---|---|
| JIS公差 | ±0.35 | ±0.45 | ±0.50 | ±0.60 | ±0.70 | ||
(単位：mm)
| 板厚 | 16超～20以下 | 20超～22以下 | 22超～29以下 | 30 | 30超～35以下 | 35超～40以下 | 40超～50以下 |
|---|---|---|---|---|---|---|---|
| JIS公差 | ±0.80 | ±0.90 | ±1.0 | ±1.1 | ±1.3 | ||
表面平坦度
- アルハイス®-83
板厚4～30mm 0.4mm以下/M
機械的性質（代表値）
| 板厚(mm) | 引張り強さ(N/mm2) | 耐力(N/mm2) | 伸び(％) |
|---|---|---|---|
| 4以上～30以下 | 323 | 144 | 22 |
製造寸法
| 板厚 | 巾×長さ |
|---|---|
| 4～30 | 1,525×3,050 |
