精密機械加工用準高精度アルミ合金厚板 アルジェイド®
アルジェイド®は、JIS規格品に比べ、大幅に平坦度と板厚公差を向上させ、残留応力の低減を実現した5052アルミ合金厚板です。
切削加工時間の短縮、加工後の歪み取り焼鈍の削減や、歩留りの大幅な改善に寄与します。
アルジェイド®は、お客様のコスト削減に貢献します。

特長
- 改善を積み重ねた製造工程により、平坦度を向上!
- 卓越した圧延技術により、JIS規格の約1/4の板厚精度を実現!
- 独自の熱処理技術により、板内部の残留応力を大幅に低減!
主な用途
- 半導体製造装置
- 液晶製造装置
- 太陽電池パネル製造装置
- ロボット
- 医療機器
- OA機器
- 光学機器
- 各種モールド
- 治具

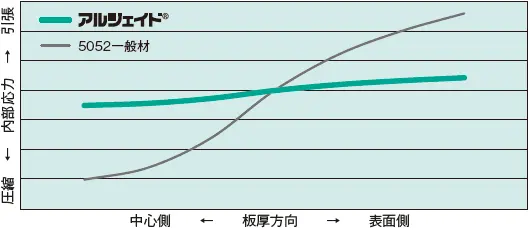

残留応力

品種・調質・化学成分
A5052P-H112
(単位:Wt/%)
Si | Fe | Cu | Mn | Mg | Cr | Zn | Al |
---|---|---|---|---|---|---|---|
0.25以下 | 0.40以下 | 0.10以下 | 0.10以下 | 2.2~2.8 | 0.15~0.35 | 0.10以下 | 残部 |
板厚精度
(単位:mm)
板厚 | 4 | 5 | 6 | 6超~12以下 | 12超~16以下 | 16超~19以下 | 19超~21以下 | 21超~22以下 |
---|---|---|---|---|---|---|---|---|
アルジェイド® 公差 |
±0.06 | ±0.07 | ±0.08 | ±0.10 | ±0.15 | ±0.18 | ±0.20 | ±0.22 |
参考(単位:mm)
板厚 | 4以上~5以下 | 5超~6以下 | 6超~8以下 | 8超~11以下 | 11超~12以下 | 12超~15以下 | 15超~16以下 |
---|---|---|---|---|---|---|---|
JIS公差 | ±0.35 | ±0.45 | ±0.50 | ±0.60 | ±0.70 |
(単位:mm)
板厚 | 22超~27以下 | 27超~35以下 | 35超~49以下 | 49超~54以下 | 54超~64以下 | 64超~74以下 | 74超~100以下 |
---|---|---|---|---|---|---|---|
アルジェイド® 公差 |
±0.25 | ±0.30 | ±0.40 | ±0.50 | ±0.60 | ±0.65 | ±0.85 |
参考(単位:mm)
板厚 | 16超~20以下 | 20超~22以下 | 22超~29以下 | 29超~35以下 | 35超~40以下 | 40超~45以下 | 45超~50以下 |
---|---|---|---|---|---|---|---|
JIS公差 | ±0.80 | ±0.90 | ±1.0 | ±1.1 | ±1.3 |
表面平坦度
- アルジェイド®
板厚4~50mm 0.2mm以下/M
板厚50超~70mm 0.6mm以下/M
板厚70超~100mm 0.8mm以下/M
機械的性質(代表値)
板厚(mm) | 引張り強さ(N/mm2) | 耐力(N/mm2) | 伸び(%) |
---|---|---|---|
4以上~13以下 | 226 | 132 | 24 |
13超~100以下 | 203 | 96 | 35 |
製造寸法
板厚 | 巾×長さ |
---|---|
4~100 | 1,525×3,050 |
