半導体検査用プローブのコーティング
前工程
後工程
C3（Conductive Carbon Contact）コーティング
コベルコ科研マテリアル事業部から、半導体の検査工程に使用されるプローブの高機能コーティングをご紹介します。
独自の材料設計、コーティング技術により、低抵抗＋高硬度＋低摩擦なDLCを実現しました。プローブピンのはんだ付着の防止、耐摩耗性の向上に寄与致します。
後工程を中心に多くのメーカー様にご採用いただいております。
取扱会社：株式会社コベルコ科研
ポイント
- 低抵抗導電性DLCコーティング
- 高硬度、低摩擦
効果
- 疑似不良、クリーニング頻度の低減
- プローブの長寿命化
特徴

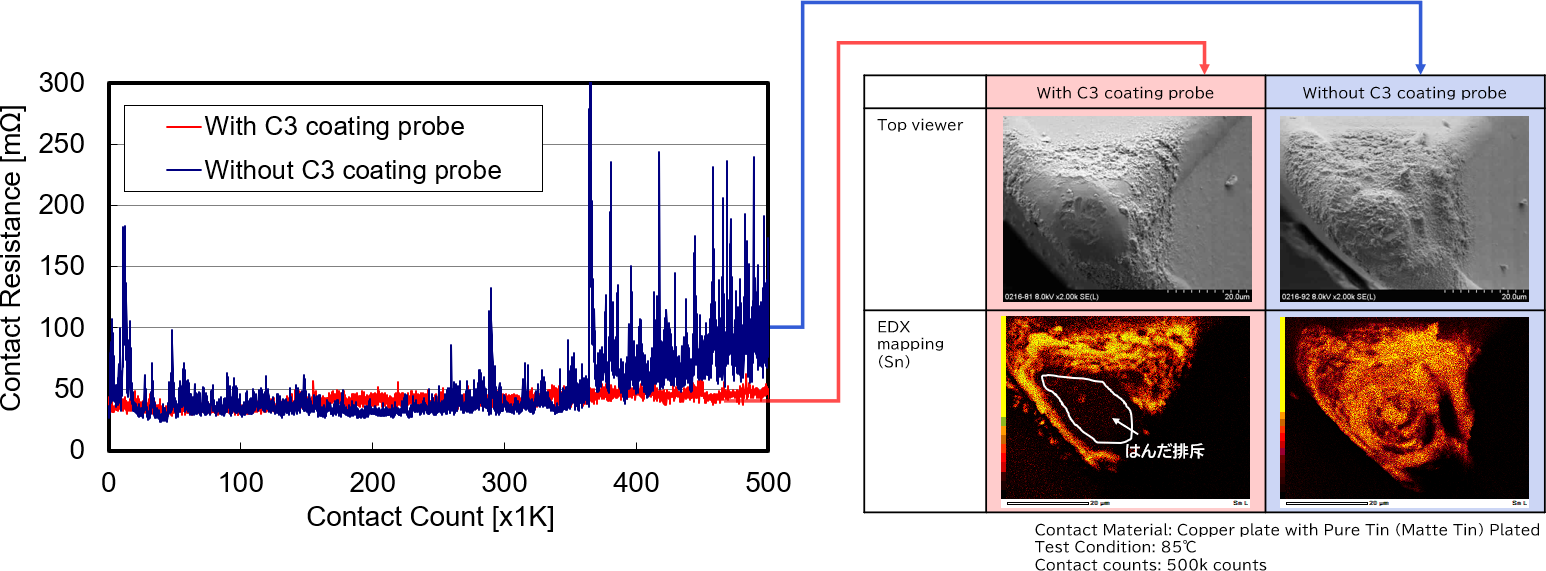

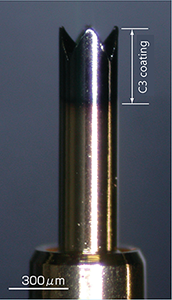

半導体検査用プローブ先端にC3コーティングすることで、プローブ先端からはんだを効率よく排斥。検査用プローブのコンタクト抵抗が長期的に安定。
ラインナップ
標準ラインナップ
| Grade | 特徴 | |||
|---|---|---|---|---|
| R | 汎用グレード（抵抗、耐摩耗性のバランス） | |||
| C | 低抵抗グレード | |||
| E | 酸化抑制グレード | |||
| B | 非磁性グレード | |||
- グレードの選定
- コーティング実績のある材質
- その他、プローブ以外の用途
などご相談ください
