磁性鉄粉 マグメル®
マグメルは、鉄粉表面に絶縁被膜を形成した圧粉磁心用鉄粉 です。 渦電流損を抑制することができ、低鉄損の部品が得られます。 粉末の圧縮性にも優れ、高い磁束密度を得ることができます。
低周波用のMLシリーズと高周波用のMHシリーズをライン ナップしています
特長
- 低鉄損・高効率
鉄粉に高耐熱絶縁被膜を形成しているため、圧粉体の高温磁気焼鈍が可能です。焼鈍による成形歪の解放に加え、鉄粉粒度や組織制御により鉄損を低減しました。また、粒子間を絶縁することで高周波域での渦電流損を低減でき、高回転や高調波に対応可能です。
- 3次元設計対応
磁気的に等方であるため、3次元磁気回路設計に対応可能です。自由な回路設計による部品の小型・軽量化が期待されます。
- 幅広いニーズに対応
型潤滑成形用グレードと内部潤滑成形用グレードを取り揃えており、様々なニーズに対応可能です。
型潤滑成形用：高磁束密度、高強度
内部潤滑成形用：高生産性、複雑形状
磁性鉄粉の磁気特性
特性一覧
ML-1000、MH-2000は内部潤滑成形用、その他は型潤滑成形用
| 用途 | 鋼種名 | Density (g/cm3) |
Magnetic Flux Density B10kA/m (T) |
Maximum Relative Permeability | Coercive Force (A/m) | Core Loss※1 (W/kg) | Transverse Rupture Strength (MPa) |
|---|---|---|---|---|---|---|---|
| 低周波 | ML35D | 7.62 | 1.66 | 526 | 154 | 34 | 84 |
| ML28D | 7.72 | 1.70 | 545 | 128 | 29 | 70 | |
| ML-1000※2 | 7.46 | 1.57 | 462 | 137 | 31 | 49 | |
| 高周波 | MH23D | 7.49 | 1.50 | 270 | 253 | 22 | 89 |
| MH20D | 7.44 | 1.46 | 224 | 224 | 20 | 77 | |
| ML-2000※3 | 7.27 | 1.29 | 187 | 230 | 20 | 51 |
※1 鉄損測定条件：低周波用途 1T,400Hz、高周波用途 100mT,10kHz
※2 Internal Lubrication Molding:800MPa,80℃
※3 Internal Lubrication Molding:980MPa,RT
Specimen:φ45-φ33×5ｈ
Annealing: 600℃×30min (N2GAS)
Die Lubrication Molding:1176MPa,130℃
Annealing: 600℃×30min (N2GAS)
Die Lubrication Molding:1176MPa,130℃

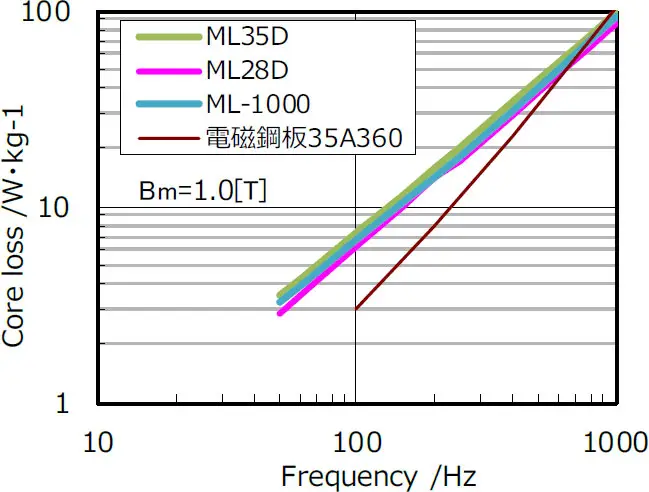

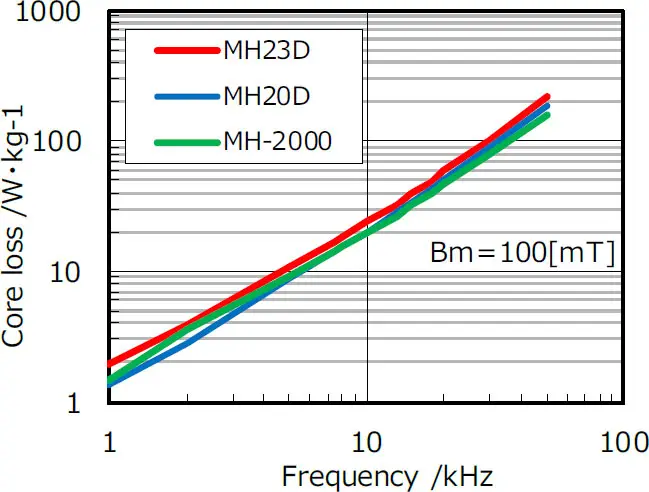

鉄損
主な用途
リアクトルコア、インホイールモータへの適用例があります。

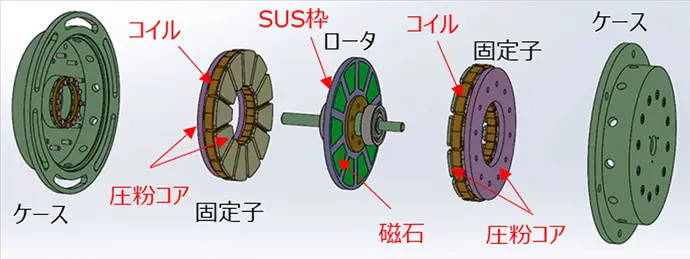

アキシャルギャップモータ等、三次元磁気回路を有するモータに適しています。

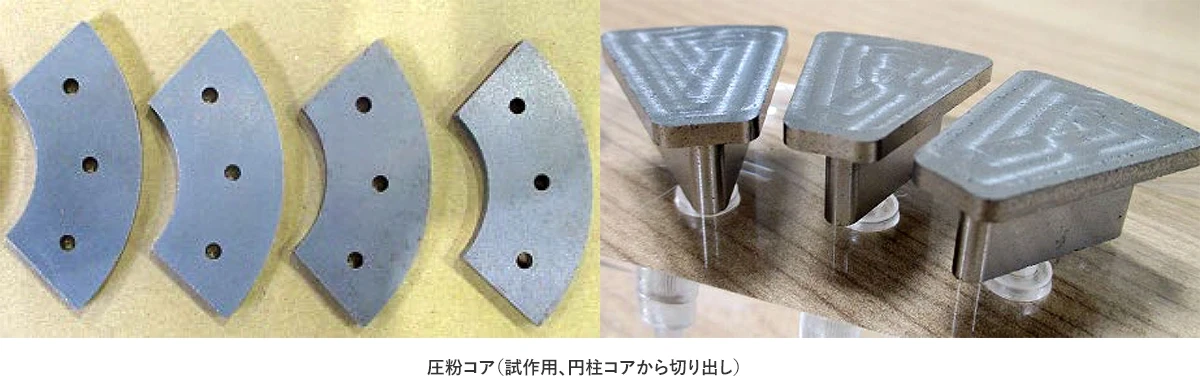

試作用圧粉コア（切削用素材、または設計形状への加工品）のご提供も致します。
