高導電性耐熱合金 KFC®
錫入り銅より耐熱性に優れる銅合金
CDA No.19210
KFC®は、銅に微量の鉄、燐を添加して、マトリックス中にFe2Pの微細な化合物を形成させた析出強化型の銅合金です。
特長
- 導電性および熱伝導性が非常に優れています。
- 純銅より高強度を実現しています。
- ベアボンディング性に優れます。
- はんだ濡れ性およびめっき性が良好です。

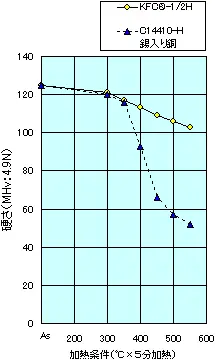

- 軟化開始温度が400℃以上で、純銅および錫入り銅より耐熱性が優れています。
主な用途
- BGA用放熱板
- トランジスタ用リートフレーム 等
化学成分
Cu-0.1Fe-0.03P（重量％）
特性
物理的性質
| 比重 | 8.9 |
|---|---|
| 線膨張係数（293～573K） | 17.5×10-6/K |
| 熱伝導率（293K） | 364 W/m・K |
| 体積抵抗率（293K） | 18.2 nΩ・m |
| 導電率（293K） | 90 ％IACS |
| 縦弾性係数（293K） | 125 GPa |
- ※上記は代表特性となります。
機械的性質
| 質別 | 引張強さ （MPa） |
伸び （％） |
硬さ （MHv： 4.9N） |
|---|---|---|---|
| O | 275～345 | 30以上 | － |
| 1/4H | 295～370 | 15以上 | 85～110 |
| 1/2H | 350～430 | 4以上 | 100～130 |
| H | 390～470 | 2以上 | 120～145 |
- ※上記引張強さと硬さは弊社標準仕様です。仕様に関してはご要望により調整させていただきます。
曲げ加工性 90°V曲げ（R/t）
| 質別 | Good Way | Bad Way |
|---|---|---|
| 1/2H | 0 | 0 |
| H | 0 | 0 |
- ※上記は代表特性となります。板厚により若干値は前後します。
