超高強度チタン合金 KS15-5-3

特長

チタン合金の中で最高の強度とばね性を有します。

  • 焼鈍(溶体化)材 :引張強度 900~1000MPa、ヤング率 75GPa
  • 優れた加工硬化特性:冷間加工のみで引張強度 1300MPa越を実現
  • 溶体化+時効熱処理:引張強度 1400~1500MPa(下図参照)
    ⇒高強度かつ低ヤング率ゆえに優れたばね性を有する。
  • Vフリーの整形外科用インプラント材としても適用中。

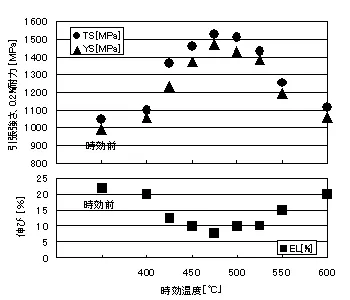

KS15-5-3の溶体化・時効特性
(溶体化:785℃、時効時間:16h)

時効温度と引張強さ、伸びのグラフ

主な用途

  • 懸架ばね
  • 人工股関節
  • ゴルフクラブのヘッド

新規分野 (民生品)

携帯電話
腕時計
カトラリー
宝飾品
ねじ・工具

お問い合わせ

電話・フォームでのお問い合わせを受け付けております。まずはお気軽にご相談ください。
