プレアロイ型低合金鋼粉
高密度と高強度を兼ね備えたプレアロイ型低合金鋼粉
特長
- 高圧縮性
不純物元素の低減と十分な軟化焼鈍により、合金鋼粉でありながら高圧縮性を有します。
- 高強度
焼結/熱処理を問わず均一な組織となり、高強度が得られます。
- シンターハードニングへの適用
焼結後に急速冷却を行うと均一なマルテンサイト組織となり、高い引張強度が得られます。
鋼種名 | Ni | Mo | Mn | Cr | 特長 |
---|---|---|---|---|---|
46F2H | 0.50 | 0.50 | - | - | 高圧縮性プレアロイ型合金鋼粉 |
46F3H | 1.50 | 1.00 | - | - | 焼結用高強度プレアロイ合金鋼粉 |
46F4H | 0.50 | 1.00 | - | - | 熱処理用高強度プレアロイ合金鋼粉 |
4600 | 2.00 | 0.50 | - | - | 高強度プレアロイ合金鋼粉 |
44FH | - | 1.50 | - | - | (浸炭) 高疲労プレアロイ鋼粉 |
44FH30 | - | 0.30 | - | - | 焼結用高強度プレアロイ鋼粉 |
44FH85 | - | 0.85 | - | - | (浸炭) 高疲労プレアロイ鋼粉 |
94FDH | 1.50 | 1.00 | 0.32 | 0.25 | シンターハードニング合金鋼粉 46F3HにCrとMnを添加し焼き入れ性を向上 |

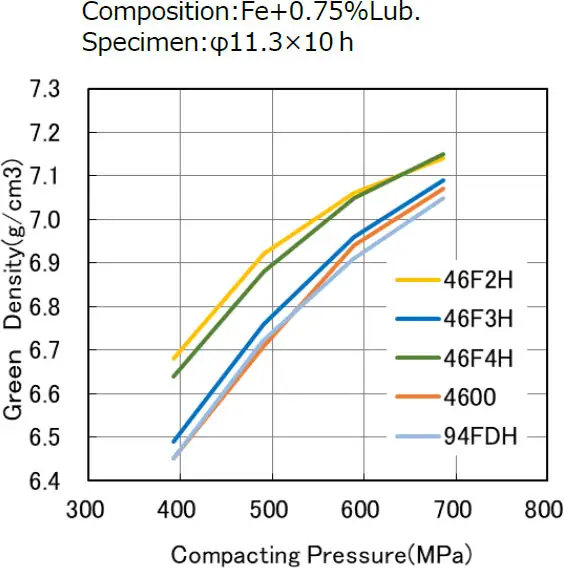

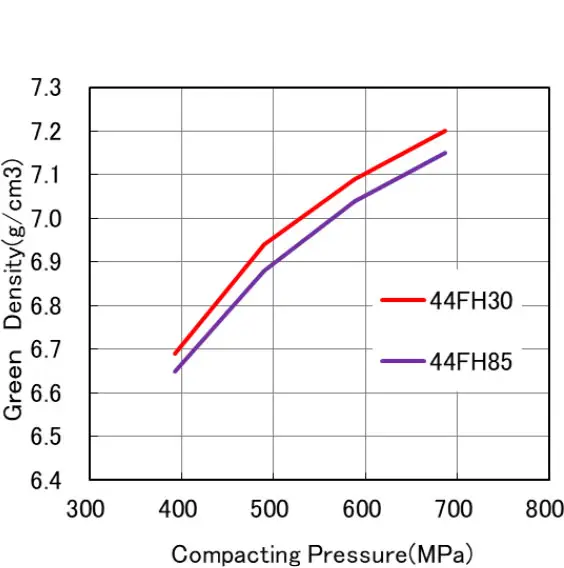

圧縮性

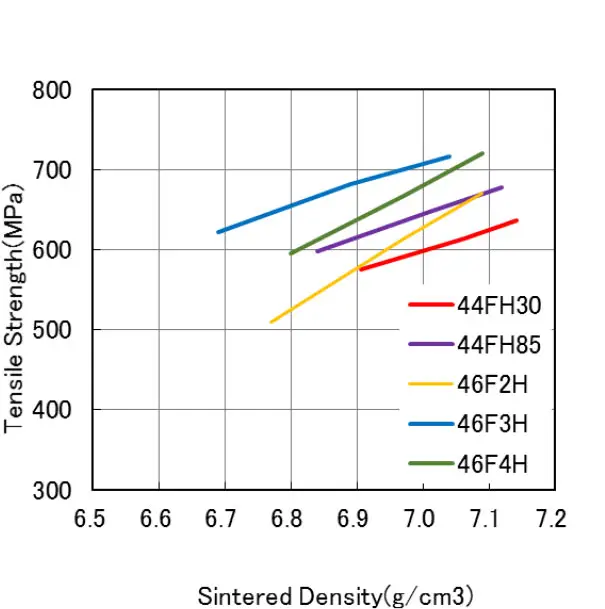

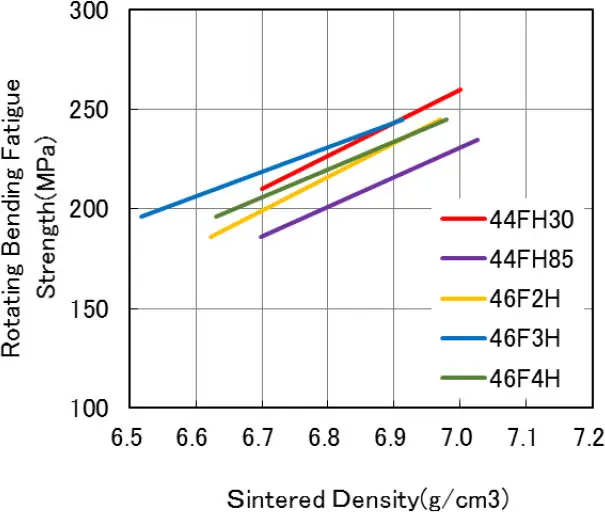

焼結材の機械的特性

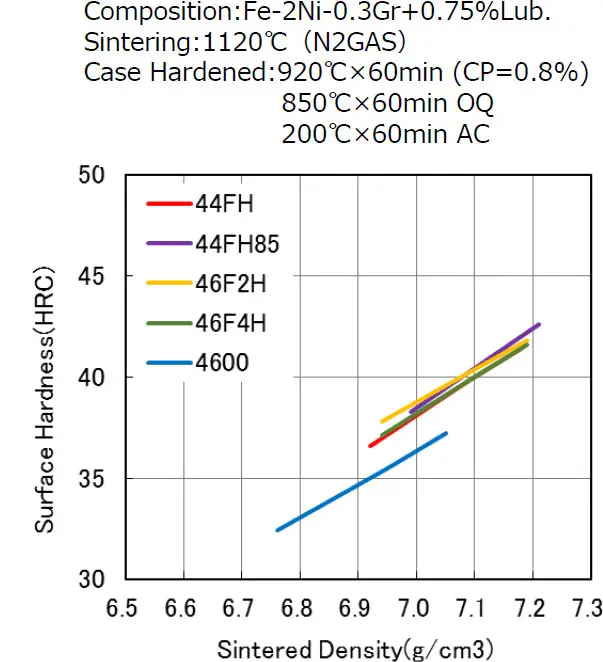

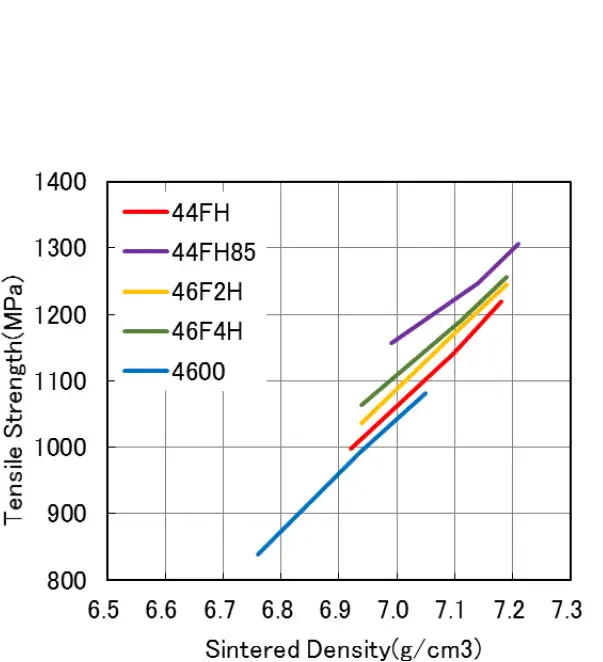

浸炭材の機械的特性

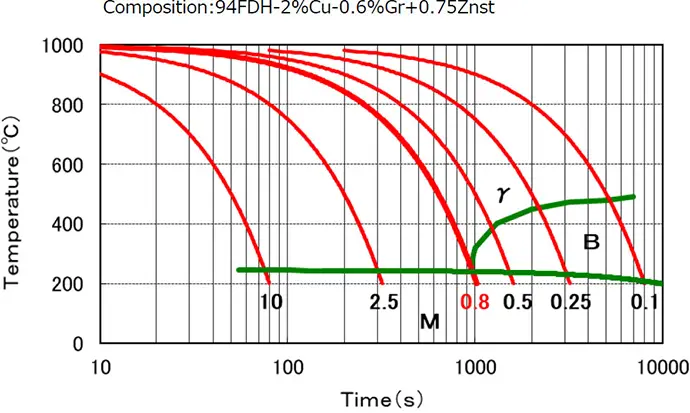

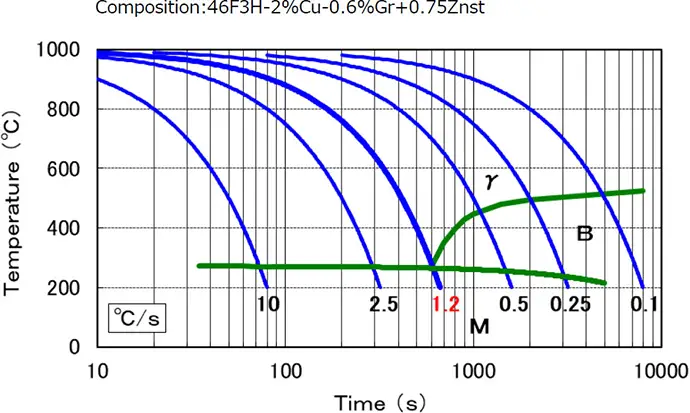

シンターハードニング材のCCT曲線

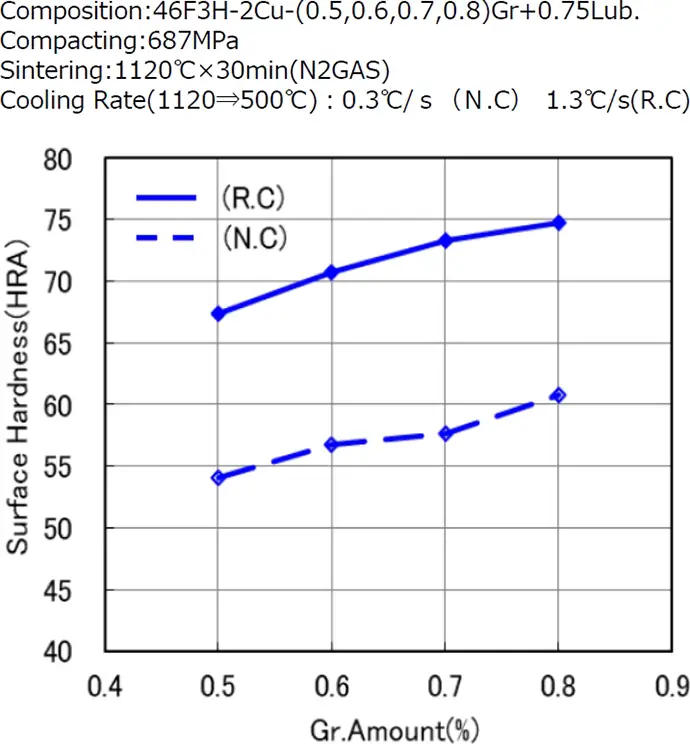

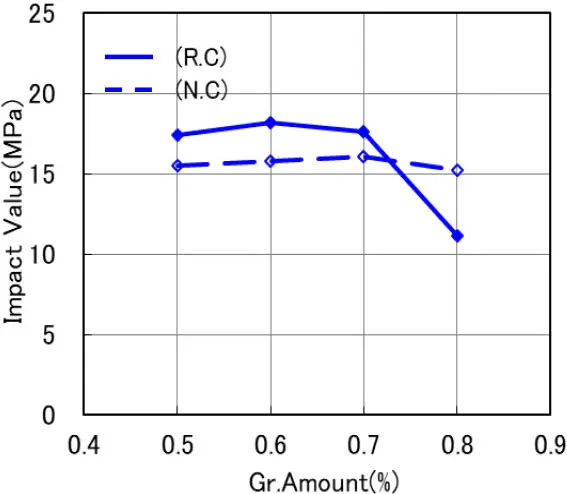

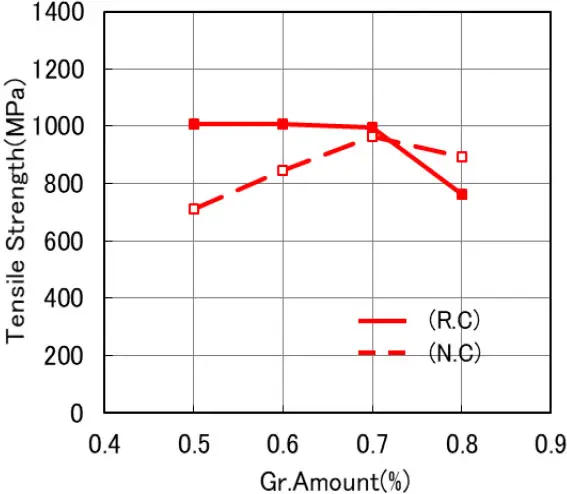

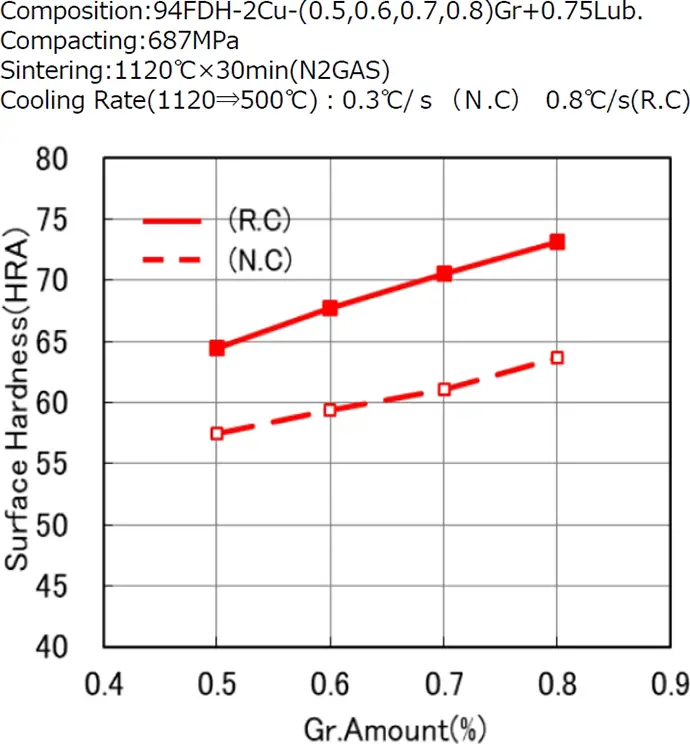

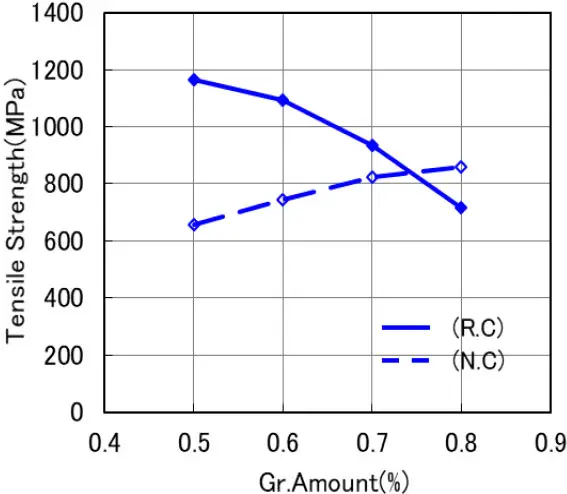

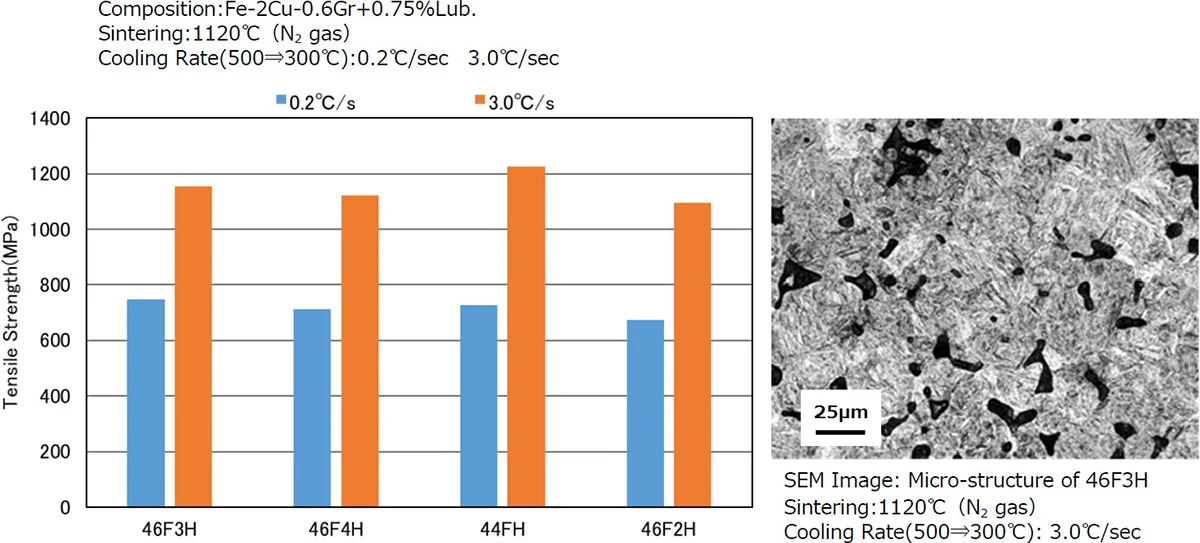

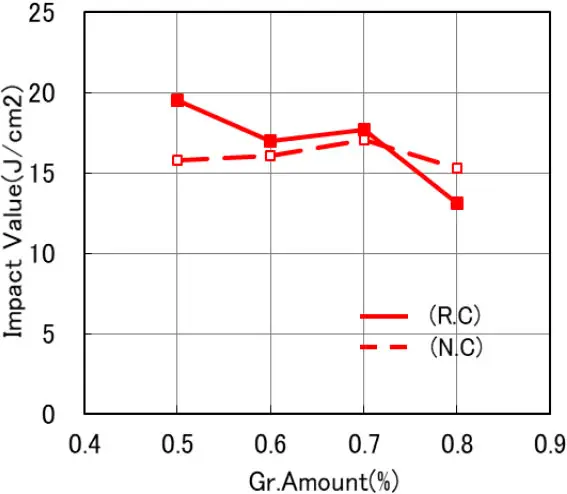

シンターハードニング材の機械的特性







主な用途
自動車部品、二輪車部品、産業機械部品、事務機器部品、電気機器部品等

お問い合わせ
電話・フォームでのお問い合わせを受け付けております。まずはお気軽にご相談ください。
